Máng cáp sơn tĩnh điện

Trong các công trình xây dựng hiện đại ngày nay — từ tòa nhà cao tầng, tổ hợp chung cư, trung tâm thương mại cho đến các hệ thống nhà xưởng sản xuất, kho bãi quy mô lớn — hệ thống cơ điện (M&E) luôn đóng vai trò là “mạch máu” trung tâm duy trì toàn bộ năng lượng vận hành. Để toàn bộ hệ thống máy móc, thiết bị chiếu sáng, mạng điều khiển hoạt động ổn định, hàng ngàn mét dây cáp điện cần được định tuyến và bảo vệ một cách khoa học. Đó là lý do tại sao dòng sản phẩm máng cáp sơn tĩnh điện (Cable Powder Coated Trunking) trở thành vật tư phụ trợ cơ khí không thể tách rời tại mọi dự án xây dựng.

Môi trường nhà xưởng luôn tiềm ẩn nhiều rủi ro phá hủy cơ học như va đập, chuột bọ gặm nhấm, độ ẩm cao gây rò rỉ dòng điện hay tác động ăn mòn oxy hóa. Sử dụng máng cáp được xử lý lớp phủ sơn tĩnh điện tiêu chuẩn không chỉ mang lại khả năng cách điện, bảo vệ vạn năng cho đường dây cáp mà còn tối ưu hóa chi phí đầu tư dài hạn cho chủ doanh nghiệp.

Quy trình gia công sản xuất máng cáp sơn tĩnh điện đạt chuẩn diễn ra như thế nào? Doanh nghiệp cần lưu ý những quy cách kỹ thuật nào để chọn được sản phẩm bền bỉ, không bong tróc sau vài năm sử dụng? Hãy cùng Hà Minh Tech phân tích chi tiết và sâu sắc qua bài viết toàn diện dưới đây.

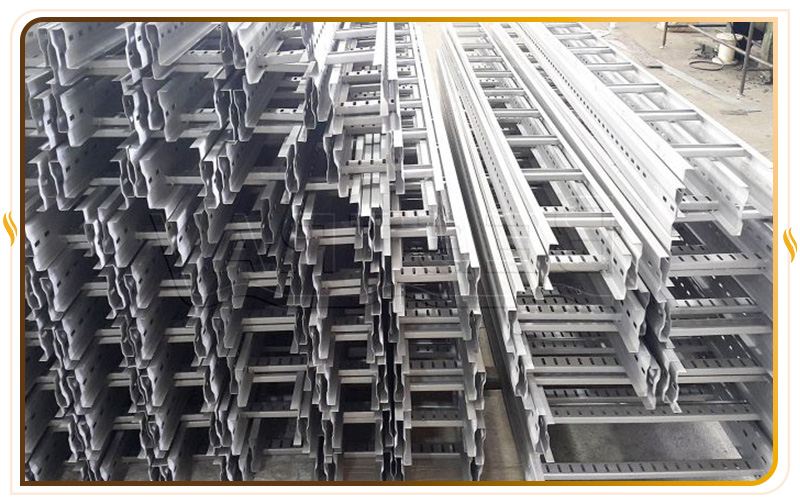

Máng cáp sơn tĩnh điện là gì?

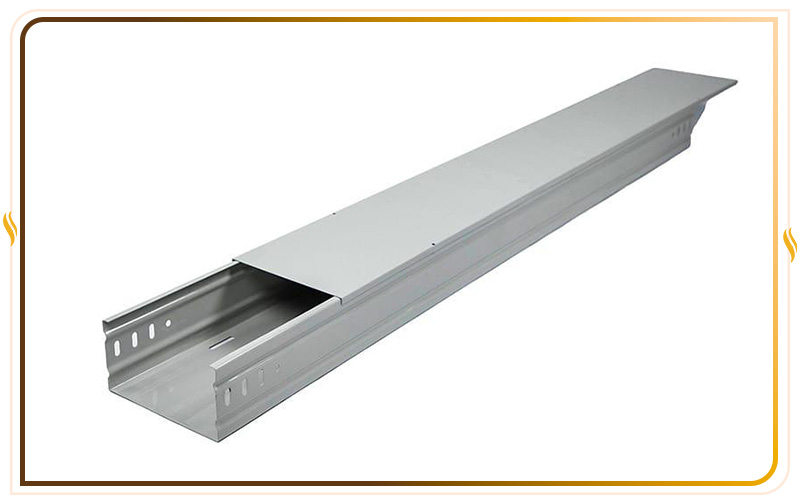

Máng cáp sơn tĩnh điện là hệ thống máng đỡ cơ khí dạng hộp phẳng (gồm thân máng hình chữ U và có nắp đậy phẳng đi kèm nếu cần thiết), được gia công chế tạo từ tôn tấm tấm đen cán nguội hoặc thép tấm mạ kẽm tiêu chuẩn, sau khi trải qua các công đoạn cắt chấn định hình sẽ được phủ một lớp bột sơn nhựa dẻo cách điện lên bề mặt thông qua công nghệ phun sơn tĩnh điện và hấp sấy ở nhiệt độ cao.

Kết cấu hình học cơ bản của hệ máng dẫn cáp bao gồm:

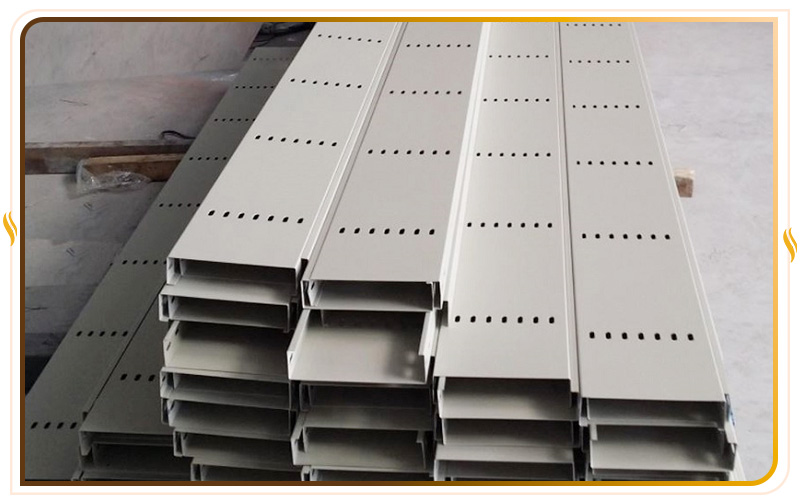

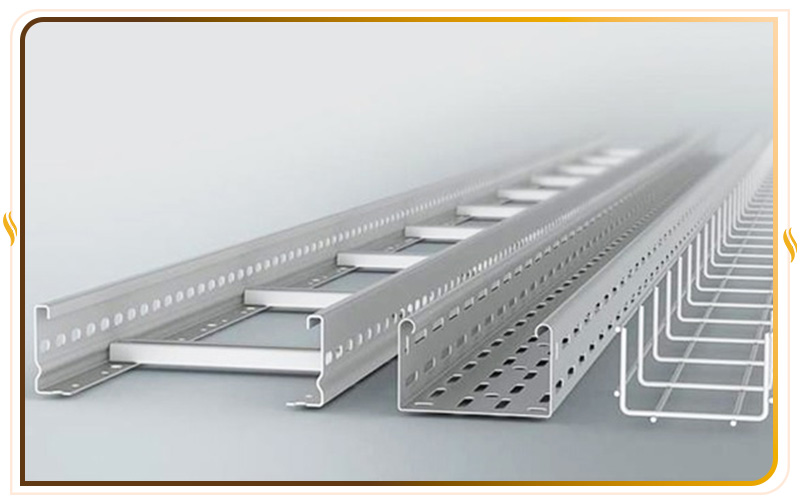

• Thân máng (Trunking Body): Mặt đáy phẳng, hai bên thành dọc được chấn gập gờ tạo biên dạng ôm lực. Mặt đáy thân máng có thể để trơn bít kín hoàn toàn (Máng cáp kín) hoặc đột dập hàng loạt lỗ oval thoát nước, thông gió (Khay cáp đột lỗ).
• Nắp máng (Trunking Cover): Dùng để che bọc kín mặt trên của thân máng, liên kết với gờ máng bằng hệ thống vít ren hoặc kẹp khóa máng chắc chắn, giúp cách ly hoàn toàn cáp điện với các tác nhân bên ngoài.
• Phụ kiện liên kết: Bao gồm các khớp nối thẳng, co L góc vuông, co T ba ngả, chữ X bốn ngả và hệ treo ty ren, giá đỡ đỡ máng gắn tường.

Vai trò chiến lược của máng cáp sơn tĩnh điện trong công trình xây dựng

Không phải ngẫu nhiên mà máng cáp sơn tĩnh điện luôn là chỉ định thầu bắt buộc trong các hồ sơ bản vẽ kỹ thuật M&E. Thiết bị phụ trợ này mang lại những giá trị cốt lõi bền vững:

Bảo vệ đường cáp điện khỏi nguy cơ phá hủy cơ học và sinh học

Hàng ngàn sợi dây cáp điện tín hiệu, cáp động lực vi mạch nếu để chạy trần dọc trần nhà hay sườn tường sẽ rất dễ bị trầy xước vỏ trong quá trình thi công, bị chuột, gián gặm nhấm đứt dây gây tê liệt hệ thống điều khiển dây chuyền. Hộp máng bằng thép sơn tĩnh điện cứng cáp đóng vai trò như một lớp giáp kiên cố, chặn đứng $100\%$ mọi nguy cơ phá hủy sinh học và cơ học từ bên ngoài.

Khả năng cách điện an toàn tuyệt đối

Lớp bột sơn tĩnh điện (thường là hợp chất Epoxy-Polyester) bám chặt vào bề mặt thép tấm tạo ra một lớp màng bảo vệ phi kim loại có tính cách điện cực kỳ tốt. Kỹ thuật này ngăn chặn hoàn toàn nguy cơ rò rỉ điện từ các sợi cáp bị xước vỏ ra thân máng, bảo vệ an toàn tính mạng tuyệt đối cho kỹ sư vận hành và công nhân trong nhà xưởng.

Tiết kiệm không gian kho xưởng và quản lý trực quan 5S

Nếu đi ống luồn dây tròn truyền thống (ống nhựa PVC), doanh nghiệp sẽ phải lắp đặt hàng trăm ống chạy song song chằng chịt, cực kỳ mất thẩm mỹ và chiếm dụng không gian trần lớn. Máng cáp sơn tĩnh điện cho phép gom tất cả các tuyến dây dẫn về một trục đường duy nhất, xếp chồng nhiều tầng ngăn nắp. Điều này giúp hiện thực hóa tiêu chuẩn quản lý 5S, xây dựng diện mạo nhà xưởng vô cùng chuyên nghiệp trong mắt đối tác lớn.

Thuận tiện tuyệt đối cho công tác bảo trì và nâng cấp hệ thống

Trong quá trình vận hành nhà máy nhiều năm, việc phát sinh nhu cầu kéo thêm dây cáp internet, dây nguồn máy mới là không thể tránh khỏi. Với máng cáp, kỹ thuật viên chỉ cần mở nắp máng ra, đặt sợi dây mới chạy dọc theo thân máng và đóng nắp lại là hoàn thành — không cần đục tường, không cần luồn dây vất vả qua các ống khúc góc chết của ống nhựa PVC.

Khả năng chống cháy lan cách ly nguồn nhiệt tốt

Khi xảy ra sự cố quá tải chập điện cục bộ bên trong đường dây, dòng tia lửa điện sẽ sinh nhiệt cao và dễ cháy lan theo lớp vỏ nhựa của cáp. Kết cấu hộp thép kín kết hợp màng sơn tĩnh điện chịu nhiệt tốt có khả năng bao bọc và giữ ngọn lửa cháy ngầm bên trong khoang máng, không cho ngọn lửa tiếp xúc trực tiếp với các chất dễ cháy bên ngoài nhà xưởng (như màng bọc plastic, bao bì gỗ, vải vóc), giảm thiểu tối đa thiệt hại hỏa hoạn.

Phân loại màu sắc và môi trường sử dụng máng cáp sơn tĩnh điện

Công nghệ sơn tĩnh điện cho phép tùy biến màu sắc bề mặt rất đa dạng theo hệ màu RAL quốc tế, giúp doanh nghiệp dễ dàng phân khu trực quan hệ thống đường dây:

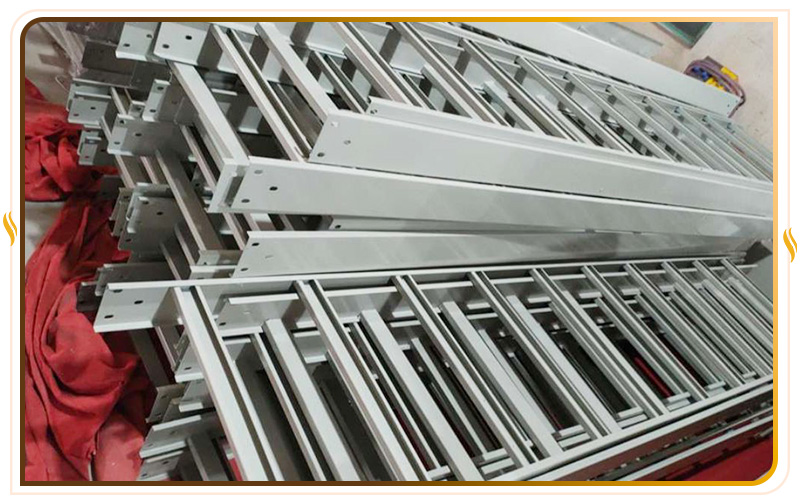

• Màu ghi sáng (RAL 7032 / RAL 7035): Là tông màu “quốc dân” chiếm 90% sản lượng gia công. Màu sắc nhã nhặn, mang tính thẩm mỹ công nghiệp cao, phù hợp lắp đặt cho mọi không gian từ tầng hầm chung cư, trục kỹ thuật tòa nhà (Riser) đến các phân xưởng sản xuất cơ khí, may mặc.

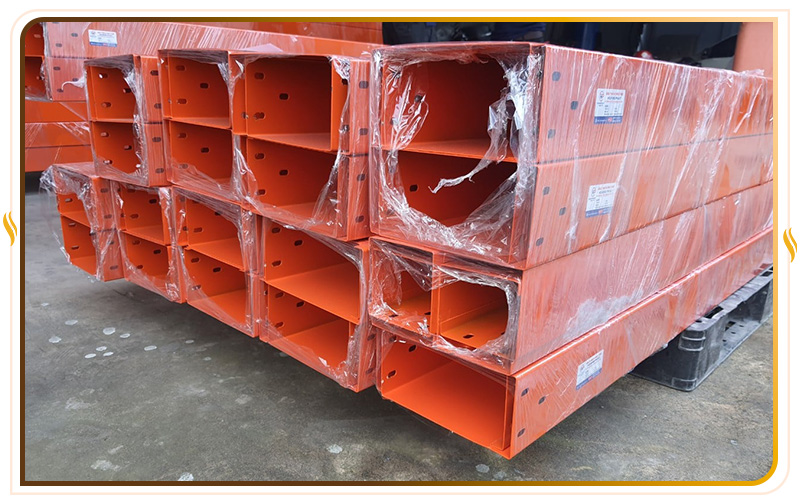

• Màu cam (RAL 2004) hoặc màu đỏ (RAL 3020): Thường được dùng để chỉ định cho hệ thống đường dây điện động lực, điện nặng, hoặc hệ thống dây tín hiệu phục vụ công tác phòng cháy chữa cháy (PCCC), hệ thống bơm cứu hỏa của tòa nhà.
• Màu xanh dương, xanh lá hoặc đen sần: Thường được ứng dụng trong các trung tâm dữ liệu (Data Center), văn phòng cao cấp để phân luồng hệ thống cáp mạng thông tin, viễn thông riêng biệt với đường điện nguồn.

Bảng thông số kỹ thuật tiêu chuẩn trong gia công máng cáp sơn tĩnh điện

Hà Minh Tech cung cấp bảng thông số quy cách kỹ thuật tiêu chuẩn thường dùng trong chế tạo máng cáp sơn tĩnh điện, giúp bộ phận kỹ thuật dự án dễ dàng bóc tách khối lượng và lập hồ sơ thầu:

Tiêu chí quy cách	Máng cáp sơn tĩnh điện cỡ nhỏ	Máng cáp sơn tĩnh điện cỡ trung	Máng cáp sơn tĩnh điện trục lớn	Hệ thống phụ kiện máng cáp
Kích thước tiêu chuẩn (WxH)	100×50mm 200×100mm	300×100mm 400×100mm	500×100mm 600×150mm	Co L vuông, Co T ba ngả, Chữ X bốn ngả, Khớp nối thẳng
Chiều dài tiêu chuẩn (L)	2500 mm — 3000 mm	2500 mm — 3000 mm	3000 mm	Tùy biến theo biên dạng góc cua gấp của tuyến cáp công trình
Độ dày phôi tôn tiêu chuẩn	1.0 mm — 1.2 mm	1.2 mm — 1.5 mm	1.5 mm — 2.0 mm	Bằng hoặc dày hơn độ dày thân máng gốc từ 0.2mm để chịu tải nối
Quy cách biên dạng chấn	Chấn hộc hình chữ U, mép thành chấn bẻ nẹp gờ rộng 10mm	Chấn chữ U bo gờ mép thành rộng 15mm tăng gân mô-men	Chấn đa cạnh bo gờ mép hộp, đi xương gân đáy chịu lực oằn	Bản mã chấn ôm ngoài, đột lỗ oval bắt nối bulong liên kết
Độ dày màng sơn tĩnh điện	60μm — 80μm	60μm — 80μm	60μm — 80μm	Phun phủ đồng đều theo độ dày tiêu chuẩn của thân máng
Cơ cấu đột lỗ liên kết	Đột lỗ oval kích thước  đối xứng hai bên đầu thành máng	Đột lỗ oval hai đầu hông kết hợp đục lỗ tròn mặt gầm bắt ty treo	Đột lỗ oval chịu lực bulong lớn khóa liên hoàn	Đột lỗ bước lỗ trùng khớp hoàn toàn với bước lỗ đầu thân máng

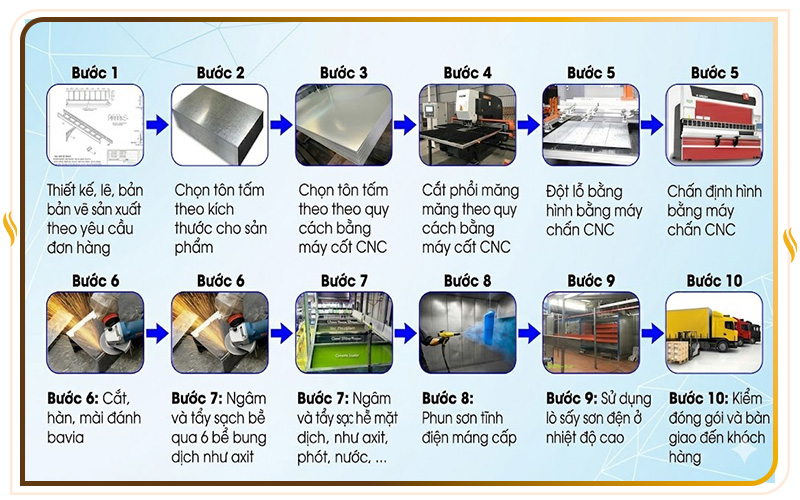

Quy trình công nghệ gia công máng cáp sơn tĩnh điện khép kín tại Hà Minh Tech

Để tạo ra một hệ thống máng cáp đạt tiêu chuẩn công nghiệp cao, phôi thép phải trải qua một chu trình sản xuất khép kín nghiêm ngặt, kết hợp giữa cơ khí chính xác CNC và công nghệ xử lý bề mặt hóa học. Tại Hà Minh Tech, quy trình này được bóc tách thành các bước:

Giai đoạn 1: Tạo hình cơ khí chính xác CNC

• Bước 1: Cắt xả băng phôi tôn từ cuộn: Cuộn thép nguyên bản được đưa vào hệ thống máy xả băng cắt tôn tự động để xẻ thành các dải tôn có chiều rộng phẳng phẳng tăm tắp theo đúng kích thước triển khai bản vẽ.

• Bước 2: Đột lỗ liên kết liên hoàn: Các dải tôn phẳng được chuyển qua máy đột dập liên hoàn để đột lỗ oval kích thước tiêu chuẩn ở hai bên đầu thành thành dọc và mặt đáy đáy máng. Quá trình đột CNC đảm bảo bước lỗ chính xác tuyệt đối, sai số dưới 0.05mm, giúp việc lắp ráp nối tiếp các mét máng tại công trường sau này cực kỳ trơn tru.

• Bước 3: Chấn bẻ biên dạng chữ U chịu lực: Dải tôn sau khi đột lỗ được đưa vào bàn máy chấn bẻ thủy lực CNC công suất lớn. Lưỡi dao chấn sẽ ép lực hàng trăm tấn bẻ nếp tạo gờ bo nẹp rộng 12mm – 15mm ở mép thành dọc trước, sau đó chấn vuông góc hai bên thành để tạo hình khối hộp chữ U phẳng phiu. Sự đồng đều của nếp chấn bo gờ đóng vai trò là gân tăng cứng, ngăn chặn thân máng không bị phình vách khi gánh tải cáp nặng.

• Bước 4: Hàn gia công các phụ kiện rẽ nhánh: Đối với phần phụ kiện chuyển hướng (Co L, Co T, Chữ X), thợ cơ khí lành nghề sẽ cắt miter góc chéo tấm máng thô và liên kết bằng công nghệ hàn MIG/TIG bảo vệ khí Argon bít kín, tạo ra các góc cua bo mượt mà.

Giai đoạn 2: Xử lý bể nhúng hóa chất và phun sơn tĩnh điện

Đây là giai đoạn quyết định màng sơn có bám dính tốt hay không, vỏ máng có bị rỉ sét ngầm sau vài năm sử dụng hay không. Hà Minh Tech áp dụng quy trình xử lý bề mặt qua hệ thống bể nhúng hóa chất 7 bước tiêu chuẩn:

• Bước 5: Nhúng bể phốt-phát hóa bề mặt: Phôi máng thô được nhúng bể để tẩy sạch hoàn toàn dầu máy cán tôn và rỉ sét oxit. Sau đó, phôi được nhúng vào bể Phốt-phát hóa kẽm (Phosphating). Một lớp màng phốt phát kẽm mỏng xám mờ sẽ bám chặt lên bề mặt thép, giúp ngăn chặn thép tiếp xúc với oxy gây rỉ sét từ bên trong, đồng thời tạo ra bề mặt nhám vi mô làm chân bám cho bột sơn bám dính cực kỳ mãnh liệt.

• Bước 6: Phun bột sơn tĩnh điện: Máng cáp được treo trên hệ thống băng chuyền tiếp địa (mang điện tích âm). Súng phun sơn chuyên dụng sẽ nạp điện tích dương cho các hạt bột sơn khi bay ra khỏi vòi phun. Theo nguyên lý vật lý “trái dấu hút nhau”, các hạt bột sơn sẽ bay quanh và bám phủ đồng đều lên mọi góc khuất, khe hở của thân máng.

• Bước 7: Hấp sấy đóng rắn màng sơn (Curing Oven): Máng cáp sau khi bám bột sơn được đưa vào lò hấp sấy ở nhiệt độ duy trì ổn định từ trong vòng 15 – 20 phút. Dưới tác dụng của nhiệt độ cao, bột sơn nhựa sẽ tan chảy, hòa dòng vào nhau và xảy ra phản ứng liên kết hóa học đóng rắn, tạo nên lớp màng nhựa bền bỉ, bóng mịn và bám dính siêu cường vào vỏ máng.

Tiêu chuẩn đánh giá và nghiệm thu hệ thống máng cáp sơn tĩnh điện chất lượng

Khi tiến hành kiểm tra nghiệm thu khối lượng máng cáp lớn bàn giao bàn giao lắp đặt tại công trường, bộ phận giám sát kỹ thuật của chủ đầu tư cần đặc biệt lưu ý 3 tiêu chuẩn thực tế cốt lõi sau:

Thử nghiệm độ tải uốn gãy chịu tải

Lắp dựng mẫu thử nghiệm một đoạn máng cáp tiêu chuẩn dài 3 mét lên hai giá đỡ cố định (gá treo thanh Unistrut) đặt ở hai đầu gầm hông máng. Tiến hành xếp chồng các khối tải tĩnh (hoặc bao cát có khối lượng đo lường thực tế) tương đương với trọng lượng tối đa của khối lượng cáp dự kiến đi trong máng theo thiết kế kỹ thuật.

Tiêu chuẩn đạt nghiệm thu: Độ võng tại điểm chính giữa tâm của đoạn máng cáp dài 3 mét tuyệt đối không được vượt quá  chiều dài nhịp (tức là độ võng dưới 15mm). Thân máng không có dấu hiệu nứt gãy nếp chấn hay rạn mối hàn liên kết phụ kiện góc cua.

Kiểm tra độ an toàn cơ khí bề mặt láng mịn

Dùng tay vuốt dọc dọc theo hai bên gờ viền bo nẹp thành máng, mặt trong lòng máng và đặc biệt là xung quanh mép vòng lỗ đột oval kết nối. Toàn bộ các cạnh ba-via sắc nhọn phát sinh của quá trình xả xẻ cắt tôn và dập hộc lỗ bắt buộc phải được mài nhẵn thín mịn màng phẳng phiu hoàn toàn trước khi đi xử lý sơn bề mặt.

Ý nghĩa: Máng cáp công nghiệp là nơi công nhân kỹ thuật sẽ trực tiếp dùng lực kéo ròng rọc lôi hàng ngàn mét dây cáp điện nặng nề tì đè ma sát trượt dọc trên thành máng trong ca thi công kéo cáp. Nếu thiết bị còn sót lại bavia sắc bén hay dằm sỉ hàn thô sơ, cạnh gờ sắc sẽ cứa rách toạc lớp vỏ cao su bọc cách điện bảo vệ của dây dẫn cáp, dẫn đến rủi ro sự cố rò rỉ dòng điện ra vỏ hộp hoặc chập cháy nổ hệ thống cực kỳ nguy hiểm khi đóng nguồn điện lưới.

Đo đạc độ dày màng sơn bằng thiết bị kỹ thuật số

Sử dụng máy đo độ dày lớp phủ cầm tay kỹ thuật số rà soát ngẫu nhiên các điểm trên thân máng. Bề mặt sơn phải đều màu, láng mịn hoặc sần đều cát, không có hiện tượng chảy sơn tạo vệt, không bị thưa sơn lộ phôi thép bên trong. Độ dày màng sơn tiêu chuẩn bắt buộc nằm trong khoảng 60μm đến 80μm để cách điện vỏ an toàn. Nếu lớp sơn quá mỏng dưới 40μm, máng sẽ rất nhanh bị oxy hóa; nếu sơn quá dày trên 120μm, màng sơn sẽ bị giòn và dễ nứt vỡ khi chịu va đập cơ học nhẹ trong quá trình bốc vác thi công.

Hà Minh Tech – Xưởng thiết kế, gia công máng cáp sơn tĩnh điện hàng đầu tại Hà Nội

Gia công máng cáp điện sơn tĩnh điện công nghiệp số lượng lớn hàng ngàn mét dài cho các tổng thầu cơ điện (M&E) đòi hỏi năng lực sản xuất thực tế cao, máy móc chấn cắt CNC đại cỡ dải dài liên tục và quy trình kiểm soát chất lượng kỹ trị nghiêm ngặt. Các cơ sở cơ khí nhỏ lẻ cắt hàn tay thủ công hoặc các xưởng sơn thủ công không qua bể nhúng xử lý hóa chất không thể đáp ứng được độ phẳng của lòng máng lớn, màng sơn rất dễ bị bong tróc từng mảng sau vài tháng sử dụng.

Hà Minh Tech tự hào là thương hiệu tiên phong, đối tác chiến lược tin cậy của các nhà thầu xây dựng hạ tầng kỹ thuật, nhà thầu điện công nghiệp tại Hà Nội và toàn khu vực phía Bắc nhờ những lợi thế cốt lõi bền vững:

• Giá gốc sản xuất tại xưởng: Hệ thống nhà xưởng quy mô lớn của chúng tôi tọa lạc tại Đức Thượng, Hoài Đức, Hà Nội, sở hữu trọn bộ công nghệ máy cắt laser CNC sợi quang, máy xả băng cắt tôn tự động, máy chấn bẻ tấm thủy lực điều khiển kỹ thuật số chính xác. Hà Minh Tech trực tiếp nhập phôi thép từ các tập đoàn lớn và tự chủ 100% quy trình gia công sản xuất, cam kết mang đến mức giá gốc tại xưởng tốt nhất, tối ưu 15% – 20% ngân sách đầu tư cho doanh nghiệp.



• Chất lượng sản phẩm minh bạch: Chúng tôi cam kết sử dụng phôi thép cán nguội, thép mạ kẽm đạt chứng chỉ chất lượng CO/CQ rõ ràng, đúng độ dày ly theo đúng bản vẽ thiết kế kỹ thuật ký kết, tuyệt đối nói không với tôn thiếu ly hay gian lận vật liệu.



• Tư vấn và thiết kế bản vẽ phụ kiện chi tiết miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng bóc tách bản vẽ sơ đồ đi dây cáp của mặt bằng công trình để tư vấn quy cách kích thước máng phù hợp nhất, thiết kế miễn phí hệ thống phụ kiện Co L, Co T, Chữ X bo góc cua mượt mà, giúp tuyến cáp không bị gập gãy góc.



• Năng lực cung ứng lớn, tiến độ thần tốc: Với dây chuyền công nghệ tự động hóa cao, chúng tôi đáp ứng hoàn hảo các đơn hàng máng cáp khối lượng lớn hàng ngàn mét dài, cam kết bàn giao đúng hẹn phục vụ kịp thời công tác kéo cáp nghiệm thu công trình điện của chủ đầu tư.



• Chế độ hậu mãi an tâm tuyệt đối: Tất cả sản phẩm mang thương hiệu Hà Minh Tech đều được bảo hành kết cấu cơ khí, mối hàn chịu lực lên đến 24 tháng, hỗ trợ kỹ thuật tận nơi trọn đời công trình.
