Máng cáp đột lỗ

Trong sơ đồ thiết kế hạ tầng cơ điện (M&E) của các công trình quy mô lớn — từ các nhà máy, xưởng sản xuất, trung tâm dữ liệu (Data Center) cho đến các tòa nhà cao tầng, tổ hợp chung cư — hệ thống đường dây dẫn luôn được coi là mạch máu trung tâm. Để vận hành an toàn hàng ngàn mét dây cáp điện trục ngang và trục đứng, các nhà thầu cần một hệ thống giá đỡ vừa đảm bảo tính chịu lực vững chắc, vừa phải giải quyết được bài toán thoát nhiệt khắt khe. Đó là lý do vì sao máng cáp đột lỗ (hay khay cáp – Perforated Cable Tray) trở thành sự lựa chọn ưu việt hàng đầu.

Môi trường công nghiệp với mật độ dây cáp dày đặc luôn tiềm ẩn nguy cơ tích tụ nhiệt lượng lớn trong quá trình truyền tải điện năng, dễ dẫn đến chảy vỏ nhựa cách điện và gây chập cháy lan. Sử dụng hệ thống máng cáp được đột lỗ kỹ thuật đồng đều không chỉ mang lại khả năng thông gió đối lưu vạn năng mà còn giúp doanh nghiệp tối ưu hóa chi phí vật liệu và nâng cao tuổi thọ công trình.

Quy trình gia công sản xuất máng cáp đột lỗ đạt chuẩn diễn ra như thế nào? Doanh nghiệp nên lưu ý những tiêu chuẩn kỹ thuật gì để lựa chọn được dòng sản phẩm phù hợp nhất? Hãy cùng Hà Minh Tech phân tích chi tiết và sâu sắc qua bài viết toàn diện dưới đây.

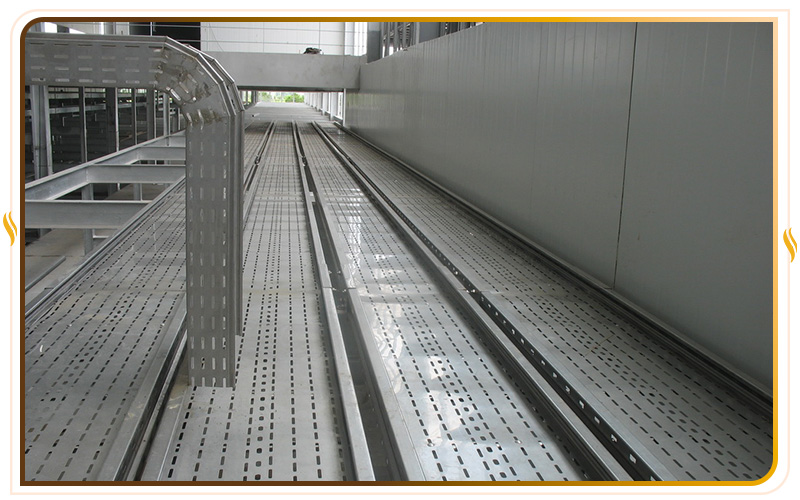

Máng cáp đột lỗ là gì? Phân biệt với máng cáp kín

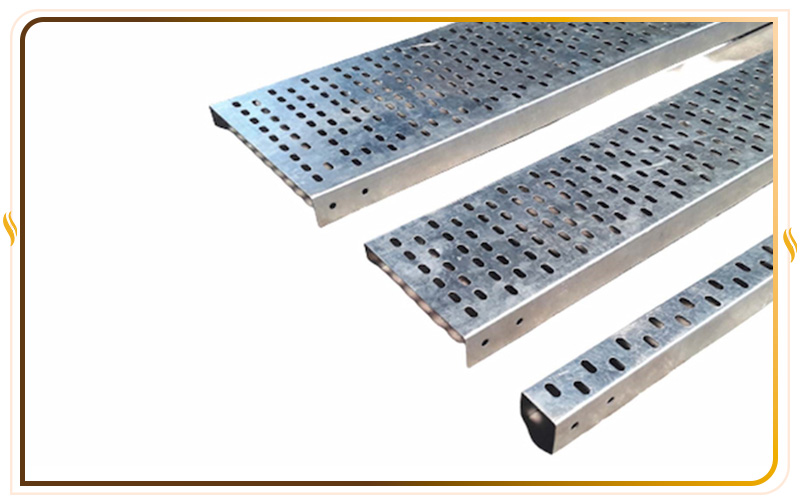

Máng cáp đột lỗ (tiếng Anh là Perforated Cable Tray, tại thị trường Việt Nam thường gọi là Khay cáp) là hệ thống máng đỡ cơ khí hình chữ U được dập uốn từ thép tấm tấm đen, tôn mạ kẽm hoặc inox. Đặc điểm nhận diện cốt lõi của dòng sản phẩm này là phần mặt gầm đáy và hai bên thành dọc được đục lỗ oval hoặc lỗ tròn hàng loạt một cách đồng đều, khoa học bằng công nghệ đột dập CNC liên hoàn.

Sự khác biệt bản chất giữa máng cáp đột lỗ và máng cáp kín

• Máng cáp kín (Máng hộp): Thân máng phẳng phẳng bít kín hoàn toàn . Thường có nắp đậy đi kèm, chuyên dùng cho các tuyến dây cáp tín hiệu, cáp internet trục nhỏ để chống chuột bọ, bụi bẩn hoàn toàn. Nhược điểm là khả năng tản nhiệt rất kém.

• Máng cáp đột lỗ (Khay cáp): Phần đáy được đột thoáng khoảng 40% – 50% diện tích bề mặt. Thường không sử dụng nắp đậy (hoặc chỉ đậy nắp ở những vị trí nhạy cảm vướng vật rơi). Thiết bị chuyên dụng cho các tuyến dây cáp động lực, cáp nguồn đại cỡ có dòng tải cao, tỏa nhiệt lượng lớn khi vận hành.

Ưu điểm chiến lược của máng cáp đột lỗ trong hạ tầng cơ điện

Không phải ngẫu nhiên mà máng cáp đột lỗ luôn là chỉ định thầu bắt buộc trong các hồ sơ bản vẽ kỹ thuật M&E của các công trình công nghiệp nặng. Sản phẩm sở hữu những đặc tính công năng ưu việt:

Giải pháp tản nhiệt, thông gió đối lưu hoàn hảo

Khi các sợi cáp điện công suất lớn hoạt động liên tục, dòng điện sẽ sinh nhiệt cao theo định luật Joule. Nếu xếp chồng hàng chục sợi cáp trong một chiếc máng hộp kín, nhiệt lượng không thể thoát ra ngoài, làm tăng nguy cơ chảy chảy vỏ cao su cách điện. Hệ thống lỗ đột dưới đáy khay cáp tạo ra các luồng gió đối lưu tự nhiên luân chuyển liên tục, giúp hạ nhiệt độ khoang máng xuống mức an toàn, triệt tiêu hoàn toàn nguy cơ hỏa hoạn do quá nhiệt đường dây.

Thoát nước nhanh, chống tích tụ độ ẩm ẩm mốc

Tại các phân xưởng có độ ẩm cao hoặc các tuyến cáp đi chạy dưới gầm sàn nâng, hiện tượng ngưng tụ hơi nước rất dễ xảy ra. Thiết kế đột lỗ giúp nước mưa (nếu đi ngoài trời) hoặc hơi nước ngưng tụ lập tức chảy tuột xuống dưới, không gây đọng vũng vũng nước trong lòng máng. Khoang máng luôn khô ráo giúp bảo vệ sợi cáp khỏi nguy cơ mục nát vỏ và ẩm mốc ngầm.

Thuận tiện tuyệt đối cho công tác cố định dây dẫn dây dẫn và bảo trì

Các lỗ đột oval dưới đáy máng đóng vai trò là các điểm tựa cơ học vạn năng. Kỹ thuật viên có thể dễ dàng luồn dây đai thút nhựa hoặc đai inox qua các lỗ này để buộc cố định, siết chặt các sợi cáp lớn thành từng cụm ngay ngắn, không sợ cáp bị xê dịch khi có xung lực dòng khởi động mạnh. Đồng thời, việc quan sát, kiểm tra bằng mắt thường để phát hiện sợi cáp bị hỏng, rạn nứt vỏ cũng cực kỳ trực quan mà không cần mở nắp.

Trọng lượng siêu nhẹ, giảm tải trọng lên trần kết cấu

Nhờ việc đột bỏ khoảng 40% khối lượng phôi kim loại trên bề mặt tấm, máng cáp đột lỗ có trọng lượng nhẹ hơn đáng kể so với máng cáp kín cùng kích thước rộng. Điều này giúp giảm thiểu tải trọng tĩnh đè lên hệ thống dầm bê tông, trần nhà xưởng, giúp việc bốc vác, kéo cáp và treo máng bằng ty ren của thợ thi công trở nên nhẹ nhàng, nhanh chóng hơn.

Các loại máng cáp đột lỗ phổ biến theo công nghệ xử lý màng bảo vệ

Tại xưởng cơ khí công nghệ cao Hà Minh Tech, chúng tôi phân loại dòng sản phẩm này thành 4 phân khúc vật liệu chủ đạo dựa theo điều kiện môi trường công trình thực tế:

Khay cáp đột lỗ sơn tĩnh điện

Gia công sản xuất từ phôi thép tấm cán nguội cán mịn. Sau khi đột lỗ và chấn uốn tạo hình sẽ được xử lý hóa chất nhúng bể và phủ lớp bột sơn tĩnh điện dẻo cao cấp, hấp sấy ở nhiệt độ.

• Đặc tính: Màu sắc phong phú theo hệ màu RAL (thường là màu ghi sáng RAL 7032/7035, màu cam bứt phá lực hoặc đen sần sần cát). Màng sơn dày 60μm – 80μm cách điện vỏ an toàn tuyệt đối.
• Ứng dụng: Trục kỹ thuật liên tầng (Riser) trong tòa nhà, trung tâm dữ liệu Data Center, phòng điều hòa, nhà máy dệt may, linh kiện điện tử khô ráo.

Khay cáp đột lỗ mạ kẽm nhúng nóng

Thân máng sau khi gia công đột dập cơ khí xong sẽ được xử lý sạch rỉ sét axit và nhúng chìm hoàn toàn vào bể chứa kẽm nóng chảy đạt nhiệt độ ổn định .

• Đặc tính: Tạo lớp màng hợp kim bảo vệ kẽm – sắt cực dày (độ dày màng lên tới 80μm — 100μm) bao phủ toàn diện cả mặt trong lòng lỗ đột hẹp. Màu trắng bạc xám mờ mờ mờ có hoa kẽm đặc trưng. Có khả năng tự bảo vệ điện hóa Catốt, tự chữa lành vết xước cơ học, chống rỉ vĩnh cửu.
• Ứng dụng: Tuyến cáp ngoài trời ngoài trời không mái che, trạm biến áp, nhà máy hóa chất, xử lý nước thải, các công trình kết cấu ven biển ngập mặn.

Khay cáp đột lỗ mạ kẽm điện phân

Sử dụng trực tiếp nguồn phôi tôn đã được mạ kẽm sẵn từ nhà máy cán thép để đưa vào máy đột dập chấn bẻ ngay từ đầu.

• Đặc tính: Bề mặt bạc sáng bóng láng mịn thẩm mỹ đẹp, giá thành rẻ, sản xuất thần tốc.
• Ứng dụng: Tuyến cáp chạy ngang trần nhà xưởng khô ráo, các hệ thống dầm sàn có độ ẩm trung bình.

Khay cáp đột lỗ bằng Inox (Inox 304 / Inox 316)

Chế tạo hoàn toàn từ tấm thép không gỉ nguyên khối cao cấp, bề mặt giữ xước hairline sang trọng.

• Đặc tính: Kháng axit, trơ hoàn toàn trước hóa chất tẩy rửa mạnh, độ cứng cơ học siêu việt.

• Ứng dụng: Phòng sạch dược phẩm, nhà máy chế biến thủy hải sản, nước ngọt, giàn khoan dầu khí ngoài đại dương.

Bảng thông số kỹ thuật tiêu chuẩn trong gia công máng cáp đột lỗ

Hà Minh Tech cung cấp bảng thông số quy cách kỹ thuật tiêu chuẩn thường dùng trong chế tạo máng cáp đột lỗ (Khay cáp), giúp bộ phận kỹ thuật dự án dễ dàng bóc tách khối lượng và lập hồ sơ thầu:

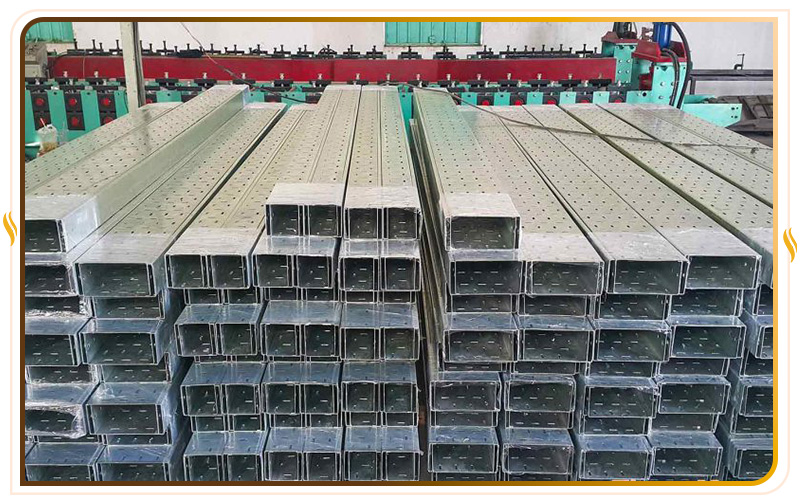

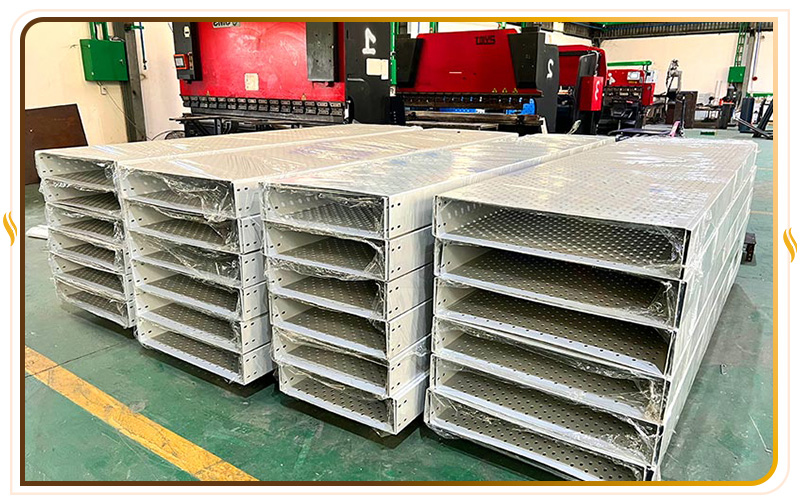

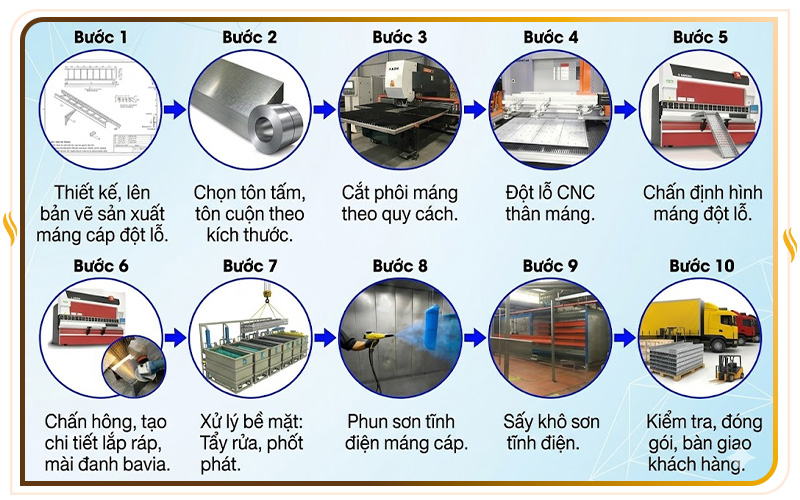

Quy trình công nghệ gia công máng cáp đột lỗ khép kín tại Hà Minh Tech

Gia công máng cáp đột lỗ (khay cáp) số lượng lớn hàng ngàn mét dài đòi hỏi một quy trình công nghệ có tính tự động hóa cực kỳ nghiêm ngặt. Nút thắt của sản phẩm này nằm ở chỗ: Việc đục hàng ngàn lỗ trên bề mặt tấm kim loại sẽ giải phóng ứng suất nội của phôi, nếu máy đột không chuẩn hoặc lực ép chấn không đều, tấm tôn rất dễ bị cong vênh vặn sườn hình cái cung.

Tại nhà xưởng Đức Thượng, Hoài Đức, Hà Nội, Hà Minh Tech giải quyết triệt để bài toán này bằng dây chuyền tự động hóa CNC đồng bộ:

Bước 1: Tiếp nhận yêu cầu kỹ thuật và xả băng phôi tôn từ cuộn

Kỹ sư bóc tách khối lượng, tính toán lượng bù trừ chấn gập gờ bo nẹp. Cuộn thép nguyên bản được đưa vào hệ thống máy xả băng để xẻ thành các dải tôn phẳng phẳng tăm tắp theo kích thước triển khai bản vẽ.

Bước 2: Đột lỗ thoát nhiệt liên hoàn trên hệ máy đột CNC hiện đại

Dải tôn phẳng được luồn vào hệ thống máy đột dập lập trình CNC tự động. Máy tiến hành dập đồng thời hàng loạt lỗ oval thoát nhiệt trên mặt đáy, lỗ kết nối ở hai đầu thành dọc. Quá trình dập lỗ diễn ra với tốc độ thần tốc, bước lỗ chính xác tuyệt đối, mạch cắt lỗ nhẵn mịn phẳng phiu, hoàn toàn không làm vặn vẹo vênh vênh tấm tôn thô.

Bước 3: Chấn bẻ tạo hình biên dạng chữ U chịu tải tải uốn gãy

Dải tôn sau khi dập lỗ thoáng được chuyển sang máy chấn bẻ thủy lực CNC công suất lớn. Lưỡi dao chấn thực hiện ép lực gập nếp tạo gờ bo nẹp rộng 12mm – 15mm ở mép thành dọc trước, sau đó chấn vuông góc $90^\circ$ hai bên vách thành để định hình khối hộp chữ U cứng cáp. Sự đồng đều của nếp chấn bo gờ đóng vai trò là gân xương gân tăng cứng tăng cường lực sống còn cho khay.

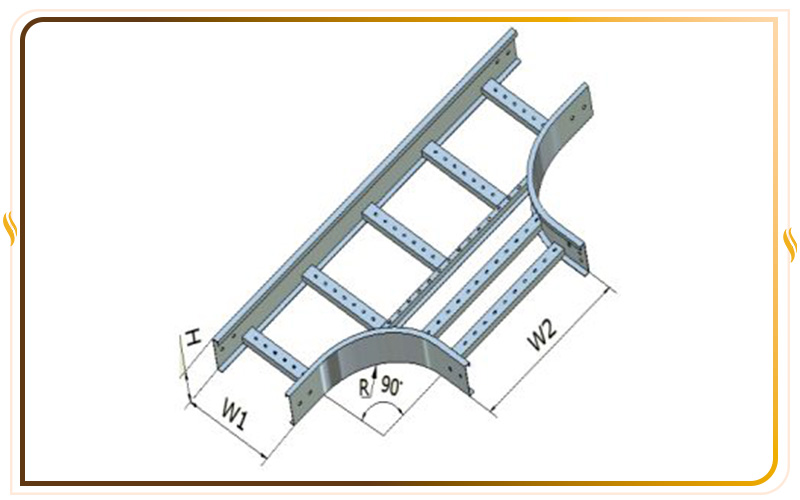

Bước 4: Hàn gia công cụm chi tiết phụ kiện rẽ nhánh (Co L, Co T, Chữ X)

Đối với các đoạn phụ kiện chuyển hướng tuyến cáp, thợ cơ khí lành nghề thực hiện cắt miter góc chéo tấm máng thô và liên kết bằng công nghệ hàn MIG/TIG xung bảo vệ khí Argon bít kín, tạo ra các góc cua bo mượt mà mượt mà.

Bước 5: Xử lý hóa chất bể nhúng và hoàn thiện màng bảo vệ

• Đối với dòng sơn tĩnh điện: Nhúng phôi qua hệ thống bể hóa chất 7 bước khắt khe (Tẩy dầu -> Tẩy rỉ axit -> Phốt-phát hóa kẽm). Lớp màng phốt-phát tạo chân bám nhám vi mô siêu cường cho bột sơn nhựa dẻo bám dính, ôm chặt lấy vỏ khay sau khi hấp sấy đóng rắn ở nhiệt độ cao trong lò sấy.

• Đối với dòng mạ kẽm nhúng nóng: Thân máng thô sau xử lý làm sạch sẽ được nhúng chìm vào bể kẽm nóng chảy đạt tiêu chuẩn ASTM A123 khắt khe.

Tiêu chuẩn đánh giá và nghiệm thu khay cáp đột lỗ đạt chất lượng cao

Khi tiến hành kiểm tra nghiệm thu khối lượng khay cáp lớn bàn giao bàn giao lắp đặt tại công trường công nghiệp, bộ phận giám sát kỹ thuật cần đặc biệt lưu ý 3 tiêu chuẩn thực tế cốt lõi sau:

Thử nghiệm tải trọng chịu uốn gãy chịu tải

Lắp dựng mẫu một đoạn khay cáp đột lỗ tiêu chuẩn dài 3 mét lên hai giá đỡ cố định (thanh Unistrut treo ty ren) đặt ở hai đầu gầm hông. Tiến hành xếp chồng các khối tải tĩnh (hoặc bao cát đo lường thực tế) tương đương với khối lượng cáp tối đa dự kiến chạy qua theo thiết kế kỹ thuật.

Tiêu chuẩn đạt nghiệm thu: Độ võng tại điểm chính giữa tâm của đoạn khay cáp dài 3 mét tuyệt đối không được vượt quá $1/200$ chiều dài nhịp (tức là độ võng dưới 15mm). Thân khay thẳng phẳng, không bị phình phồng vách thành dọc, các mối hàn khớp nối phụ kiện không bị rạn nứt n nếp mạ/sơn.

Kiểm tra độ láng mịn, triệt tiêu bavia lòng lỗ đột

Dùng tay vuốt nhẹ theo mặt trong lòng máng, dọc hai gờ nẹp thành hông và đặc biệt là sờ trực tiếp xung quanh đường viền mép của hàng ngàn lỗ oval được đột dưới gầm đáy. Toàn bộ các cạnh ba-via sắc nhọn, gờ dằm kim loại phát sinh của quá trình dập lỗ và cắt tấm bắt buộc phải được mài nhẵn thín phẳng phiu hoàn toàn trước khi đi phủ màng bảo vệ bề mặt.

Ý nghĩa: Khay cáp là nơi công nhân kỹ thuật cơ điện sẽ dùng lực tì kéo ròng rọc lôi kéo hàng ngàn mét dây dẫn cáp điện nặng nề ma sát trượt mạnh dọc lòng máng. Nếu sản phẩm còn sót lại bavia sắc bén, cạnh gờ sắc sẽ cứa rách toạc lớp vỏ cao su bọc bảo vệ của dây dẫn, dẫn đến sự cố rò rỉ điện hoặc chập cháy nổ hệ thống cực kỳ nguy hiểm khi đóng lưới điện tải tải.

Đo đạc độ dày màng bảo vệ bằng thiết bị kỹ thuật số

Sử dụng thiết bị đo lớp phủ cầm tay rà soát ngẫu nhiên các điểm:

• Máng sơn tĩnh điện: Sơn phủ bóng mịn, đều màu, độ dày màng sơn nằm trong khoảng 60μm đến 80μm để cách điện vỏ và chống chịu va đập nhẹ không bong tróc từng mảng.
• Máng mạ kẽm nhúng nóng: Lớp kẽm bạc xám mờ phủ kín khít cả viền mặt trong lỗ đột hẹp, độ dày lớp mạ bắt buộc phải đạt tiêu chuẩn từ 80μm trở lên để cam kết khả năng chống chọi rỉ sét ăn mòn tự nhiên ngoài trời trên 15 – 20 năm.

Hà Minh Tech – Xưởng gia công máng cáp đột lỗ uy tín hàng đầu tại Hà Nội

Việc sản xuất khay cáp đột lỗ số lượng lớn hàng ngàn mét dài phục vụ cho các tổng thầu cơ điện đòi hỏi năng lực xả băng phôi nhanh, hệ máy đột dập liên hoàn CNC công suất lớn quy mô và quy trình kiểm soát kỹ trị cơ khí nghiêm ngặt. Các xưởng cơ khí thô sơ đột lỗ thủ công bằng tay không thể đáp ứng được bước lỗ tăm tắp, sản phẩm rất dễ bị vặn vặn xoắn biến dạng hình cánh cung sau khi đột lỗ.

Hà Minh Tech tự hào là đối tác chiến lược tin cậy hàng đầu của các nhà thầu cơ điện (M&E), đơn vị lắp ráp tủ bảng điện tại Hà Nội và toàn khu vực phía Bắc nhờ những lợi thế cốt lõi vững chắc:

• Giá gốc sản xuất trực tiếp tại xưởng: Hệ thống nhà xưởng quy mô lớn của chúng tôi tọa lạc tại Đức Thượng, Hoài Đức, Hà Nội, sở hữu trọn bộ công nghệ xả băng, đột dập liên hoàn và chấn bẻ CNC tự động. Hà Minh Tech nhập phôi thép tấm trực tiếp từ các tập đoàn lớn lớn và tự chủ 100% quy trình sản xuất không qua trung gian, cam kết mang đến mức giá gốc tại xưởng tốt nhất, tối ưu 15% – 20% ngân sách cho doanh nghiệp.
• Chất lượng sản phẩm minh bạch: Cam kết sử dụng phôi thép cán nguội, thép mạ kẽm chính phẩm đạt chứng chỉ chất lượng CO/CQ rõ ràng, đúng độ dày ly theo bản vẽ ký kết, nói không với tôn gầy thiếu ly, tôn pha tạp chất.
• Dịch vụ thiết kế bản vẽ phụ kiện miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ khách hàng bóc tách bản vẽ sơ đồ tuyến cáp công trình, tư vấn quy cách kích thước máng khay tối ưu nhất, thiết kế bản vẽ hệ thống phụ kiện Co L, Co T bo góc cua mượt mà hoàn toàn miễn phí.
• Năng lực cung ứng lớn, tiến độ thần tốc: Đáp ứng hoàn hảo các đơn hàng khay cáp khối lượng lớn hàng ngàn mét dài trong thời gian ngắn ngắn, cam kết bàn giao đúng hẹn phục vụ kịp thời công tác kéo cáp nghiệm thu đóng điện công trình của chủ đầu tư.
• Chế độ hậu mãi an tâm tuyệt đối: Bảo hành kết cấu cơ khí cơ khí, mối hàn chịu lực và màng sơn cách điện lên đến 24 tháng, hỗ trợ kỹ thuật và đồng hành trọn đời cùng công trình của bạn.
