Máng cáp mạ kẽm

Trong các công trình xây dựng hiện đại ngày nay — từ tòa nhà cao tầng, tổ hợp chung cư, trung tâm thương mại cho đến các hệ thống nhà xưởng sản xuất, kho bãi quy mô lớn — hệ thống cơ điện (M&E) luôn đóng vai trò là “mạch máu” trung tâm duy trì toàn bộ năng lượng vận hành. Để toàn bộ hệ thống máy móc, thiết bị chiếu sáng, mạng điều khiển hoạt động ổn định, hàng ngàn mét dây cáp điện cần được định tuyến và bảo vệ một cách khoa học. Đó là lý do tại sao dòng sản phẩm máng cáp mạ kẽm (Cable Galvanized Trunking) trở thành vật tư phụ trợ cơ khí không thể tách rời tại mọi dự án xây dựng.

Môi trường nhà xưởng luôn tiềm ẩn nhiều rủi ro phá hủy cơ học như va đập, chuột bọ gặm nhấm, độ ẩm cao gây rò rỉ dòng điện hay tác động ăn mòn oxy hóa. Sử dụng máng cáp được xử lý lớp phủ mạ kẽm tiêu chuẩn không chỉ mang lại khả năng bảo vệ vạn năng cho đường dây cáp mà còn tối ưu hóa chi phí đầu tư dài hạn cho chủ doanh nghiệp.

Quy trình gia công sản xuất máng cáp mạ kẽm đạt chuẩn diễn ra như thế nào? Doanh nghiệp nên lựa chọn loại mạ kẽm nào (mạ kẽm điện phân hay mạ kẽm nhúng nóng) để vừa đảm bảo công năng vừa tiết kiệm ngân sách? Hãy cùng Hà Minh Tech phân tích chi tiết và sâu sắc qua bài viết toàn diện dưới đây.

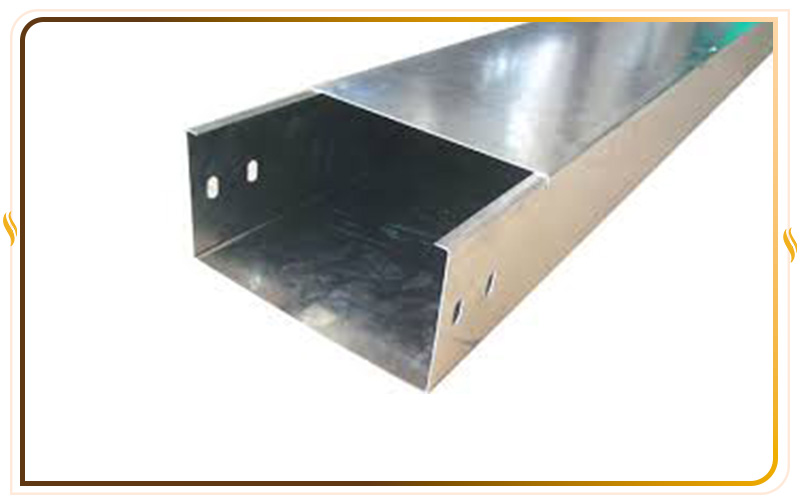

Máng cáp mạ kẽm là gì? Bản chất cấu trúc hình học

Máng cáp mạ kẽm là hệ thống máng đỡ cơ khí dạng hộp phẳng (gồm thân máng hình chữ U và có nắp đậy phẳng đi kèm nếu cần thiết), được gia công chế tạo từ tôn tấm tấm cán nguội hoặc thép tấm đen thô, sau khi trải qua các công đoạn cắt chấn định hình sẽ được phủ một lớp kẽm bảo vệ bề mặt bằng phương pháp điện phân hoặc nhúng nóng.

Kết cấu hình học cơ bản của hệ máng dẫn cáp bao gồm:

• Thân máng (Trunking Body): Mặt đáy phẳng, hai bên thành dọc được chấn gập gờ tạo biên dạng ôm lực. Mặt đáy thân máng có thể để trơn bít kín hoàn toàn (Máng cáp kín) hoặc đột dập hàng loạt lỗ oval thoát nước, thông gió (Khay cáp đột lỗ).

• Nắp máng (Trunking Cover): Dùng để che bọc kín mặt trên của thân máng, liên kết với gờ máng bằng hệ thống vít ren hoặc kẹp khóa máng chắc chắn, giúp cách ly hoàn toàn cáp điện với các tác nhân bên ngoài.

• Phụ kiện liên kết: Bao gồm các khớp nối thẳng, co L góc vuông, co T ba ngả, chữ X bốn ngả và hệ treo ty ren, giá đỡ đỡ máng gắn tường.

Vai trò chiến lược của máng cáp mạ kẽm trong công trình xây dựng

Không phải ngẫu nhiên mà máng cáp mạ kẽm luôn là chỉ định thầu bắt buộc trong các hồ sơ bản vẽ kỹ thuật M&E. Thiết bị phụ trợ này mang lại những giá trị cốt lõi bền vững:

Bảo vệ đường cáp điện khỏi nguy cơ phá hủy cơ học và sinh học

Hàng ngàn sợi dây cáp điện tín hiệu, cáp động lực vi mạch nếu để chạy trần dọc trần nhà hay sườn tường sẽ rất dễ bị trầy xước vỏ trong quá trình thi công, bị chuột, gián gặm nhấm đứt dây gây tê liệt hệ thống điều khiển dây chuyền. Hộp máng bằng thép mạ kẽm cứng cáp đóng vai trò như một lớp giáp kiên cố, chặn đứng mọi nguy cơ phá hủy sinh học và cơ học từ bên ngoài.

Tiết kiệm không gian kho xưởng và quản lý trực quan 5S

Nếu đi ống luồn dây tròn truyền thống (ống nhựa PVC), doanh nghiệp sẽ phải lắp đặt hàng trăm ống chạy song song chằng chịt, cực kỳ mất thẩm mỹ và chiếm dụng không gian trần lớn. Máng cáp mạ kẽm cho phép gom tất cả các tuyến dây dẫn về một trục đường duy nhất, xếp chồng nhiều tầng ngăn nắp. Điều này giúp hiện thực hóa tiêu chuẩn quản lý 5S, xây dựng diện mạo nhà xưởng vô cùng chuyên nghiệp trong mắt đối tác lớn.

Thuận tiện tuyệt đối cho công tác bảo trì và nâng cấp hệ thống

Trong quá trình vận hành nhà máy nhiều năm, việc phát sinh nhu cầu kéo thêm dây cáp internet, dây nguồn máy mới là không thể tránh khỏi. Với máng cáp mạ kẽm, kỹ thuật viên chỉ cần mở nắp máng ra, đặt sợi dây mới chạy dọc theo thân máng và đóng nắp lại là hoàn thành — không cần đục tường, không cần luồn dây vất vả qua các ống khúc góc chết của ống nhựa PVC.

Khả năng chống cháy lan cách ly nguồn nhiệt tốt

Khi xảy ra sự cố quá tải chập điện cục bộ bên trong đường dây, dòng tia lửa điện sẽ sinh nhiệt cao và dễ cháy lan theo lớp vỏ nhựa của cáp. Kết cấu hộp thép mạ kẽm kín của máng cáp có khả năng chịu nhiệt tốt, giúp bao bọc và giữ ngọn lửa cháy ngầm bên trong khoang máng, không cho ngọn lửa tiếp xúc trực tiếp với các chất dễ cháy bên ngoài nhà xưởng (như màng bọc plastic, bao bì gỗ, vải vóc), giảm thiểu tối đa thiệt hại hỏa hoạn.

Phân loại máng cáp mạ kẽm theo công nghệ xử lý bề mặt phôi

Dựa theo điều kiện độ ẩm, nồng độ hóa chất và vị trí lắp đặt (trong nhà hay ngoài trời), máng cáp mạ kẽm được bóc tách sản xuất thành hai dòng sản phẩm chuyên biệt:

Máng cáp mạ kẽm điện phân

Đây là dòng máng cáp được gia công chế tạo từ tôn tấm dải đã được mạ kẽm sẵn bằng phương pháp điện phân từ nhà máy thép (hoặc phôi thép đen được nhúng bể mạ điện sau khi chấn).

• Đặc tính bề mặt: Lớp mạ kẽm mỏng (độ dày màng bám từ 15μm đến 20μm), bề mặt láng mịn, có màu trắng bạc sáng bóng rất thẩm mỹ.
• Ưu điểm: Giá thành rẻ, trọng lượng nhẹ, tính thẩm mỹ cao.
• Môi trường tối ưu: Phù hợp tuyệt đối cho các tuyến cáp đi bên trong tòa nhà, trục kỹ thuật khô ráo, phòng máy chủ Server đặt điều hòa, căng-tin, hầm chung cư khô ráo.

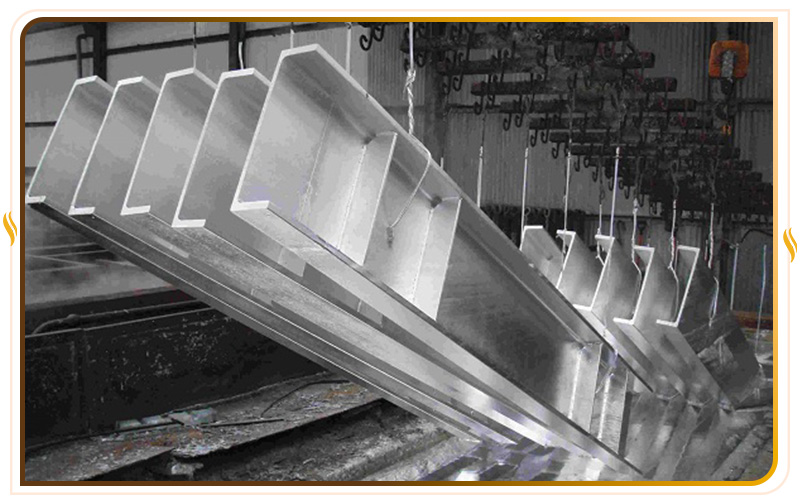

Máng cáp mạ kẽm nhúng nóng – Tiêu chuẩn vạn năng cho môi trường nặng

Máng cáp sau khi gia công cắt chấn hoàn thiện phần thô cơ khí sẽ được xử lý sạch rỉ sét axit và nhúng chìm hoàn toàn vào một bể chứa kẽm nóng chảy nóng bỏng ở nhiệt độ ổn định khoảng $450^\circ\text{C}$.

• Đặc tính bề mặt: Lớp mẽm nóng chảy sẽ tạo phản ứng luyện kim với sắt tạo thành các lớp màng hợp kim bảo vệ siêu dày (độ dày lớp mạ lên tới 80μm — 100μm). Lớp kẽm này bao phủ toàn diện cả mặt trong, mặt ngoài, các lỗ đột và các góc cạnh chấn bẻ. Bề mặt có màu trắng xám mờ xù xì và hoa kẽm đặc trưng.
• Ưu điểm: Tuổi thọ vĩnh cửu trên 20 năm, có cơ chế “tự bảo vệ điện hóa Catốt” giúp tự chữa lành màng kẽm tại các vết trầy xước nhẹ do va đệt dụng cụ cơ khí. Chống ăn mòn rỉ sét tuyệt đối trước nắng mưa, axit yếu và hơi muối biển.
• Môi trường tối ưu: Bắt buộc sử dụng cho các tuyến cáp ngoài trời ngoài trời không có mái che, trạm biến áp cao áp, nhà máy hóa chất, xử lý nước thải, các công trình kết cấu ven biển ngập mặn.

Bảng thông số kỹ thuật tiêu chuẩn trong gia công máng cáp mạ kẽm

Hà Minh Tech cung cấp bảng thông số quy cách kỹ thuật tiêu chuẩn thường dùng trong chế tạo máng cáp mạ kẽm, giúp bộ phận kỹ thuật dự án dễ dàng bóc tách khối lượng và lập hồ sơ thầu:

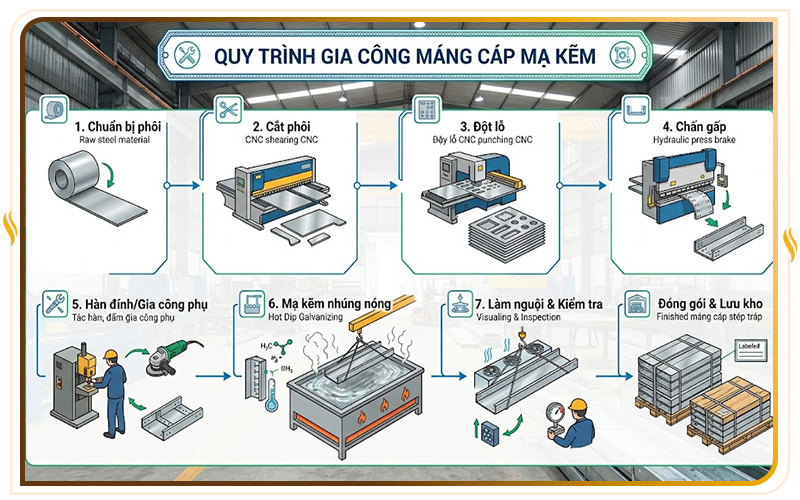

Quy trình công nghệ gia công máng cáp mạ kẽm khép kín tại Hà Minh Tech

Gia công hệ thống máng cáp điện số lượng lớn hàng ngàn mét dài cho dự án đòi hỏi quy trình công nghệ có tính tự động hóa đồng bộ cao để cam kết độ thẳng tắp của thân máng, không bị vặn sườn sườn vách. Tại nhà xưởng Đức Thượng, Hoài Đức, Hà Nội, Hà Minh Tech vận hành dây chuyền sản xuất cơ khí chính xác hiện đại:

Bước 1: Tiếp nhận yêu cầu kỹ thuật và xả băng phôi tôn từ cuộn

Kỹ sư bóc tách bản vẽ tuyến đi dây cáp, tính toán chính xác chu vi lượng bù trừ chấn gập nẹp. Cuộn thép nguyên bản được đưa vào hệ thống máy xả băng cắt tôn tự động để xẻ thành các dải tôn có chiều rộng phẳng phẳng tăm tắp theo đúng kích thước triển khai.

Bước 2: Đột lỗ kết nối oval đầu máng tự động

Các dải tôn phẳng được chuyển qua máy đột dập liên hoàn để đột lỗ oval kích thước tiêu chuẩn $9 \times 25$mm ở hai bên đầu thành thành dọc và mặt đáy đáy máng. Quá trình đột CNC đảm bảo bước lỗ chính xác tuyệt đối, sai số dưới 0.05mm, giúp việc lắp ráp nối tiếp các mét máng tại công trường sau này cực kỳ trơn tru, dễ sỏ bulong nối máng.

Bước 3: Chấn bẻ tạo hình biên dạng chữ U chịu tải uốn

Dải tôn phẳng sau khi đột lỗ được đưa vào bàn máy chấn bẻ thủy lực CNC công suất lớn. Lưỡi dao chấn sẽ ép lực hàng trăm tấn bẻ nếp tạo gờ bo nẹp rộng 12mm – 15mm ở mép thành dọc trước, sau đó chấn vuông góc $90^\circ$ hai bên thành để tạo hình khối hộp chữ U phẳng phiu. Sự đồng đều của nếp chấn bo gờ đóng vai trò là gân tăng cứng, ngăn chặn thân máng không bị phình vách hay vặn xoắn sườn khi chịu tải trọng cáp đè.

Bước 4: Hàn gia công các phụ kiện rẽ nhánh (Co L, Co T, Chữ X)

Đối với phần phụ kiện chuyển hướng, thợ cơ khí lành nghề sẽ tiến hành cắt miter góc chéo tấm máng thô và liên kết bằng công nghệ hàn MIG/TIG bảo vệ khí Argon bít kín, tạo ra các góc cua bo mượt mà, giúp sợi cáp khi kéo qua cua không bị gập gãy khúc hay rách vỏ cao su.

Bước 5: Xử lý hóa chất bề mặt và đưa đi mạ kẽm bảo vệ

• Đối với máng mạ điện phân: Sử dụng phôi tôn mạ kẽm chính phẩm từ nhà máy cán thép để chấn ngay từ đầu, sau khi chấn xong sẽ xử lý phun dặm sơn kẽm cao cấp tại các mạch cắt hở phôi đen.

• Đối với máng mạ kẽm nhúng nóng: Thân máng thô sau khi hàn cơ khí xong sẽ được treo trên hệ thống xích gá chuyển qua quy trình nhúng bể tẩy dầu mỡ -> nhúng bể axit hydrocloric tẩy sạch rỉ sét -> nhúng bể định hình màng -> nhúng chìm vào bể kẽm nóng chảy đạt tiêu chuẩn ASTM A123 khắt khe.

Tiêu chuẩn đánh giá và nghiệm thu hệ thống máng cáp mạ kẽm đạt chất lượng

Khi tiến hành kiểm tra nghiệm thu khối lượng máng cáp lớn bàn giao bàn giao lắp đặt tại công trường, bộ phận giám sát kỹ thuật của chủ đầu tư cần đặc biệt lưu ý 3 tiêu chuẩn thực tế cốt lõi sau:

Thử nghiệm độ tải uốn gãy chịu tải

Lắp dựng mẫu thử nghiệm một đoạn máng cáp mạ kẽm tiêu chuẩn dài 3 mét lên hai giá đỡ cố định (gá treo thanh Unistrut) đặt ở hai đầu gầm hông máng. Tiến hành xếp chồng các khối tải tĩnh (hoặc bao cát có khối lượng đo lường thực tế) tương đương với trọng lượng tối đa của khối lượng cáp dự kiến đi trong máng theo thiết kế kỹ thuật.

Tiêu chuẩn đạt nghiệm thu: Độ võng (vặn sườn) tại điểm chính giữa tâm của đoạn máng cáp dài 3 mét tuyệt đối không được vượt quá $1/200$ chiều dài nhịp (tức là độ võng dưới 15mm). Thân máng không có dấu hiệu nứt gãy nếp chấn hay rạn mối hàn liên kết phụ kiện góc cua.

Kiểm tra độ an toàn cơ khí bề mặt láng mịn

Dùng tay vuốt dọc dọc theo hai bên gờ viền bo nẹp thành máng, mặt trong lòng máng và đặc biệt là xung quanh mép vòng lỗ đột oval kết nối. Toàn bộ các cạnh ba-via sắc nhọn phát sinh của quá trình xả xẻ cắt tôn và dập hộc lỗ bắt buộc phải được mài nhẵn thín mịn màng phẳng phiu hoàn toàn trước khi đi xử lý mạ kẽm bề mặt.

Ý nghĩa: Máng cáp công nghiệp là nơi công nhân kỹ thuật sẽ trực tiếp dùng lực kéo ròng rọc lôi hàng ngàn mét dây cáp điện nặng nề tì đè ma sát trượt dọc trên thành máng trong ca thi công kéo cáp. Nếu thiết bị còn sót lại bavia sắc bén hay dằm sỉ hàn thô sơ, cạnh gờ sắc sẽ cứa rách toạc lớp vỏ cao su bọc cách điện bảo vệ của dây dẫn cáp, dẫn đến rủi ro sự cố rò rỉ dòng điện ra vỏ hộp hoặc chập cháy nổ hệ thống cực kỳ nguy hiểm khi đóng nguồn điện nguồn điện tải.

Đo đạc độ dày lớp phủ màng kẽm bảo vệ bằng thiết bị số

Sử dụng máy đo độ dày lớp phủ cầm tay kỹ thuật số rà soát ngẫu nhiên các điểm trên thân máng:

• Máng mạ điện phân: Bề mặt bạc sáng bóng láng, lớp mạ phủ đều, độ dày lớp kẽm duy trì ổn định từ 15μm đến 20μm.

• Máng mạ kẽm nhúng nóng: Màu xám bạc mờ, lớp mạ phủ kín khít mọi góc khuất mối hàn hẹp, độ dày lớp kẽm bảo vệ bắt buộc phải đạt tiêu chuẩn từ 80μm trở lên để cam kết khả năng chống chọi rỉ sét ăn mòn ngoài trời trên 15 – 20 năm, không bị bong tróc phồng rộp màng mạ khi cào nhẹ.

Hà Minh Tech – Xưởng thiết kế, gia công máng cáp mạ kẽm hàng đầu tại Hà Nội

Gia công máng cáp điện mạ kẽm công nghiệp số lượng lớn hàng ngàn mét dài cho các tổng thầu cơ điện (M&E) đòi hỏi năng lực sản xuất thực tế cao, máy móc chấn cắt CNC đại cỡ dải dài liên tục và quy trình kiểm soát chất lượng kỹ trị nghiêm ngặt. Các cơ sở cơ khí nhỏ lẻ cắt hàn tay thủ công không thể đáp ứng được độ thẳng phẳng tắp của lòng máng lớn, sản phẩm rất dễ bị vặn xoắn sườn thành khi gánh tải cáp điện nặng nề.

Hà Minh Tech tự hào là thương hiệu tiên phong, đối tác chiến lược tin cậy của các nhà thầu xây dựng hạ tầng kỹ thuật, nhà thầu điện công nghiệp tại Hà Nội và toàn khu vực phía Bắc nhờ những lợi thế cốt lõi bền vững:

• Giá gốc sản xuất tại xưởng: Hệ thống nhà xưởng quy mô lớn của chúng tôi tọa lạc tại Đức Thượng, Hoài Đức, Hà Nội, sở hữu trọn bộ công nghệ máy cắt laser CNC sợi quang, máy xả băng cắt tôn tự động, máy chấn bẻ tấm thủy lực điều khiển kỹ thuật số chính xác. Hà Minh Tech trực tiếp nhập phôi thép từ các tập đoàn lớn và tự chủ 100% quy trình gia công sản xuất, cam kết mang đến mức giá gốc tại xưởng tốt nhất, tối ưu 15% – 20% ngân sách đầu tư cho doanh nghiệp.
• Chất lượng sản phẩm minh bạch: Chúng tôi cam kết sử dụng phôi thép cán nguội, thép mạ kẽm đạt chứng chỉ chất lượng CO/CQ rõ ràng, đúng độ dày ly theo đúng bản vẽ thiết kế kỹ thuật ký kết, tuyệt đối nói không với tôn thiếu ly hay gian lận vật liệu.
• Tư vấn và thiết kế bản vẽ phụ kiện chi tiết miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng bóc tách bản vẽ sơ đồ đi dây cáp của mặt bằng công trình để tư vấn quy cách kích thước máng phù hợp nhất, thiết kế miễn phí hệ thống phụ kiện Co L, Co T, Chữ X bo góc cua mượt mà, giúp tuyến cáp không bị gập gãy góc.
• Năng lực cung ứng lớn, tiến độ thần tốc: Với dây chuyền công nghệ tự động hóa cao, chúng tôi đáp ứng hoàn hảo các đơn hàng máng cáp khối lượng lớn hàng ngàn mét dài, cam kết bàn giao đúng hẹn phục vụ kịp thời công tác kéo cáp nghiệm thu công trình điện của chủ đầu tư.
• Chế độ hậu mãi an tâm tuyệt đối: Tất cả sản phẩm mang thương hiệu Hà Minh Tech đều được bảo hành kết cấu cơ khí, mối hàn chịu lực lên đến 24 tháng, hỗ trợ kỹ thuật tận nơi trọn đời công trình.
