Gia công thang cáp

Trong các công trình xây dựng hiện đại — từ tòa nhà cao tầng, trung tâm thương mại, chung cư cho đến các nhà máy, xưởng sản xuất quy mô lớn tại các khu công nghiệp — hệ thống cơ điện (M&E) luôn được coi là mạch máu duy trì toàn bộ hoạt động vận hành. Để truyền tải nguồn điện năng công suất lớn, hệ thống dây cáp điện nặng nề cần được nâng đỡ và định tuyến một cách khoa học, an toàn. Đó là lý do tại sao dịch vụ thiết kế và gia công thang cáp (Cable Ladder) chất lượng cao trở thành một hạng mục cơ khí phụ trợ không thể thiếu.

Việc lựa chọn hệ thống thang dẫn cáp kém chất lượng, phôi tôn quá mỏng hoặc xử lý bề mặt cẩu thả sẽ dẫn đến nguy cơ võng nứt đường truyền, rỉ sét ăn mòn và gây mất an toàn cháy nổ nghiêm trọng. Khảo sát và đặt hàng gia công thang cáp theo yêu cầu kỹ thuật là giải pháp tối ưu giúp chủ đầu tư làm chủ hoàn toàn về tải trọng, kích thước và độ bền công trình.

Quy trình gia công thang cáp tiêu chuẩn diễn ra như thế nào? Do doanh nghiệp nên lựa chọn loại thang cáp nào (sơn tĩnh điện, mạ kẽm nhúng nóng hay inox) để tối ưu ngân sách? Hãy cùng Hà Minh Tech tìm hiểu chi tiết và sâu sắc qua bài viết toàn diện dưới đây.

Thang cáp là gì? Vai trò cốt lõi trong hệ thống cơ điện

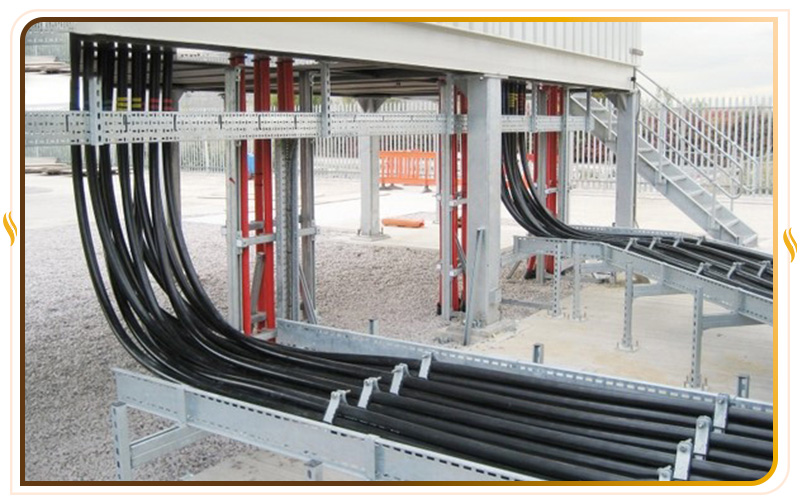

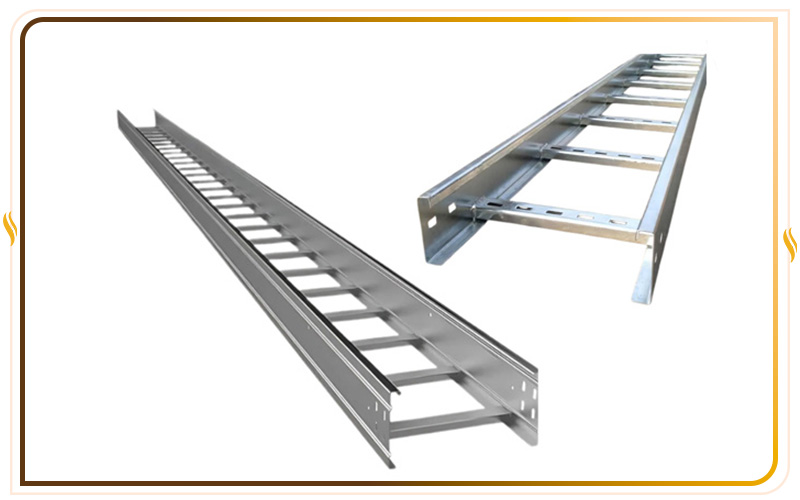

Thang cáp (tên tiếng Anh là Cable Ladder) là hệ thống giá đỡ cơ khí dạng thang, cấu thành từ hai thanh thành dọc (Side rail) liên kết vững chắc với nhau bằng các thanh ngang (Rung) được phân bổ cách đều nhau.

Nhiệm vụ tối thượng của thang cáp trong các công trình bao gồm:

• Nâng đỡ khối lượng cáp đại cỡ: Thang cáp chuyên dụng dùng để dẫn hướng cho các tuyến cáp động lực, cáp lõi lớn có dòng tải cao, cáp XLPE bọc giáp có trọng lượng lên tới hàng trăm kg trên mỗi mét dài.
• Tản nhiệt tự nhiên tối đa: Kết cấu dạng hở (dạng các bậc thang thoáng) giúp các sợi cáp điện khi truyền tải dòng dòng lớn phát nhiệt cao được giải phóng nhiệt lượng ra môi trường một cách nhanh nhất, loại bỏ hoàn toàn nguy cơ quá nhiệt gây chảy vỏ, chập cháy lan.
• Tối ưu hóa không gian và thẩm mỹ: Gom gọn hàng trăm sợi cáp chạy dọc hành lang, trần nhà xưởng thành một tuyến đường ngăn nắp, thẳng hàng lối, giúp dễ dàng kiểm tra, bảo trì hoặc kéo thêm cáp mới sau này.

Ưu điểm vượt trội của thang cáp gia công chuẩn công nghiệp

So với việc sử dụng máng cáp hộp kín (Cable Trunking) hoặc khay cáp đột lỗ (Cable Tray), hệ thống thang cáp sở hữu những đặc tính cơ lý riêng biệt:

Khả năng chịu tải trọng vạn năng

Nhờ kết cấu thành dọc chấn gập gờ hình chữ C hoặc chữ Z chịu lực, phối hợp mối hàn công nghệ cao với các thanh ngang dày dặn, thang cáp có mô-men quán tính rất lớn. Sản phẩm có thể chịu được trọng tải cực nặng của hệ thống cáp điện trục đứng (Riser) tòa nhà mà không bị võng, biến dạng.

Tiết kiệm chi phí vật liệu và lắp đặt

Do kết cấu dạng hở, lượng phôi tôn sử dụng để sản xuất thang cáp ít hơn đáng kể so với máng cáp hộp kín cùng kích thước rộng. Điều này trực tiếp giúp hạ giá thành sản phẩm thô. Thêm vào đó, việc tháo lắp cố định cố định cáp vào các thanh ngang bằng dây đai thút rất nhanh chóng, giúp nhà thầu cắt giảm 30% thời gian thi công bốc vác tại công trường.

Khả năng kháng môi trường xuất sắc nhờ xử lý bề mặt cao cấp

Thang cáp sau khi gia công cơ khí bẻ phôi sẽ được đưa qua quy trình xử lý phủ màng bảo vệ chuyên dụng. Tùy thuộc vào vị trí lắp đặt, thang cáp sẽ được sơn tĩnh điện cách điện, mạ kẽm điện phân hay mạ kẽm nhúng nóng, giúp bề mặt kim loại hoàn toàn trơ trước tác động oxy hóa của nắng mưa, hơi ẩm hay hóa chất.

Các loại thang cáp phổ biến dựa trên công nghệ xử lý bề mặt

Tại nhà xưởng công nghệ cao Hà Minh Tech, chúng tôi phân tách dòng sản phẩm thang cáp thành 4 phân khúc vật liệu chủ đạo dựa theo điều kiện môi trường công trình:

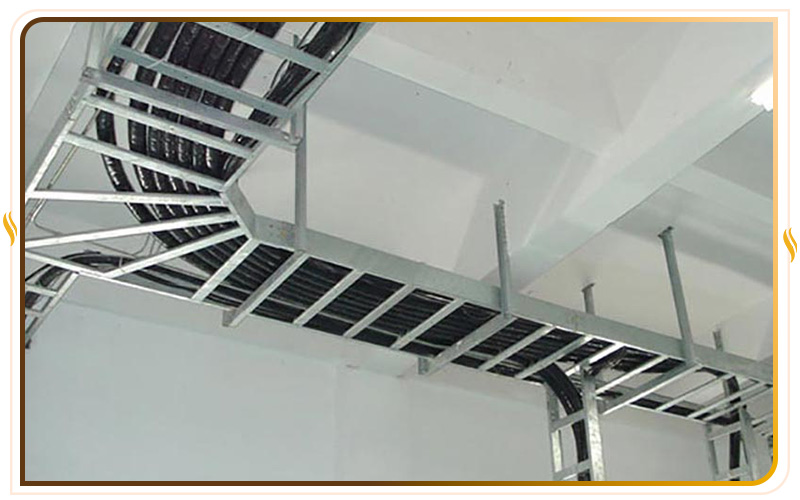

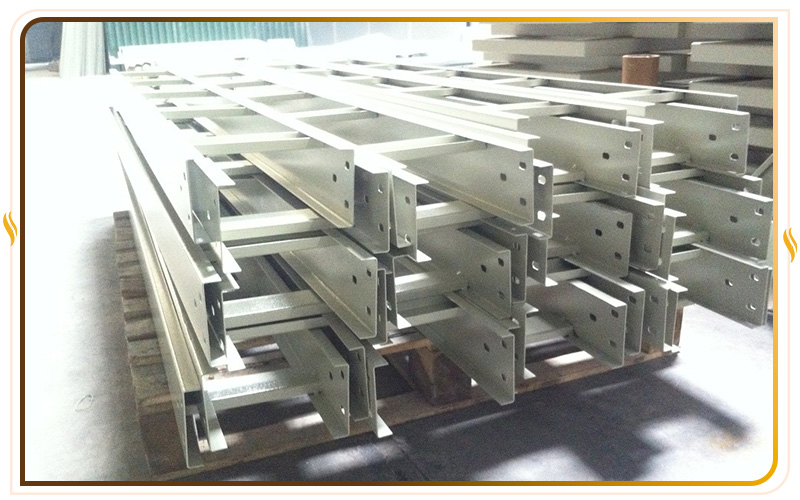

Thang cáp sơn tĩnh điện (Giải pháp kinh tế trong nhà)

Được gia công từ thép tấm cán nguội, sau khi tạo hình cơ khí sẽ xử lý hóa chất nhúng bể và phủ lớp bột sơn nhựa dẻo hấp sấy ở nhiệt độ cao.

• Đặc tính: Màu sắc đa dạng theo hệ màu RAL (phổ biến nhất là màu ghi sáng RAL 7032/7035 hoặc màu cam nổi bật). Lớp màng sơn có độ dày từ 60μm – 80μm cách điện vỏ cực tốt, bề mặt nhẵn mịn thẩm mỹ.
• Ứng dụng: Lắp đặt bên trong trục kỹ thuật tòa nhà (phòng máy, trục đứng riser), tầng hầm chung cư, nhà máy dệt may, linh kiện gia dụng khô ráo.

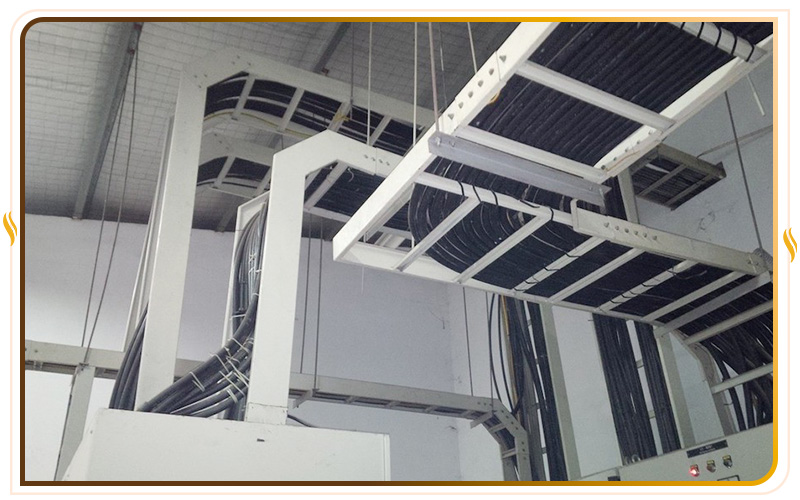

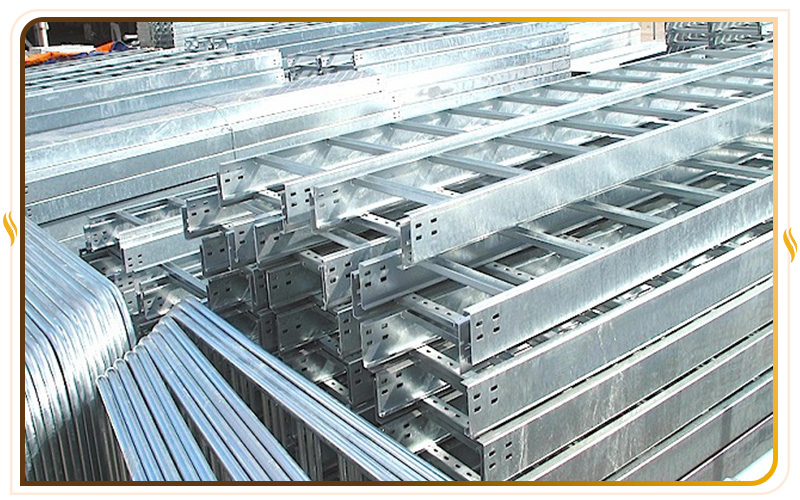

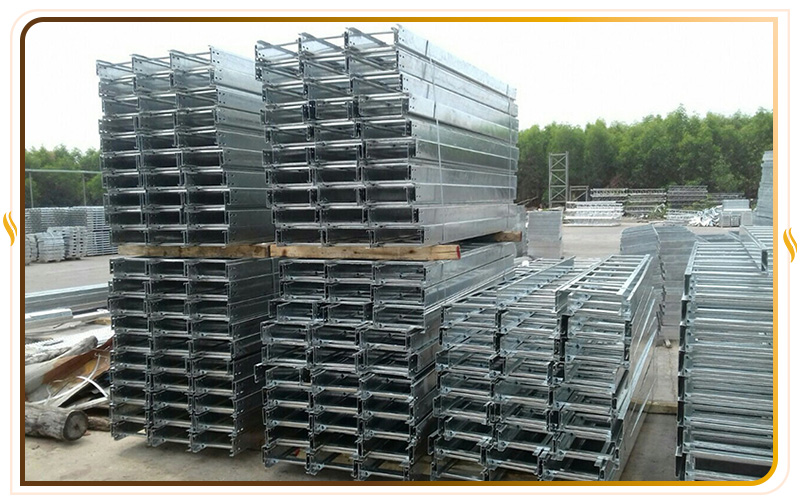

Thang cáp mạ kẽm nhúng nóng (Thách thức thời tiết ngoài trời)

Phôi thép đen sau khi gia công xong sẽ được nhúng trực tiếp vào bể chứa kẽm nóng chảy ở nhiệt độ kẹo dẻo khoảng .

• Đặc tính: Lớp kẽm nóng chảy sẽ phản ứng với sắt tạo thành các lớp màng hợp kim bảo vệ dày lên tới hơn 80μm bám chết vào phôi. Lớp màng này có khả năng “tự chữa lành” vết xước cơ học nhờ cơ chế bảo vệ điện hóa catốt, chống ăn mòn rỉ sét vĩnh cửu. Bề mặt có màu trắng bạc hoa kẽm đặc trưng.
• Ứng dụng: Lắp đặt cho đường cáp ngoài trời, trạm biến áp cao thế, nhà máy lọc dầu, kết cấu ven biển ngập mặn, môi trường sương muối khắc nghiệt.

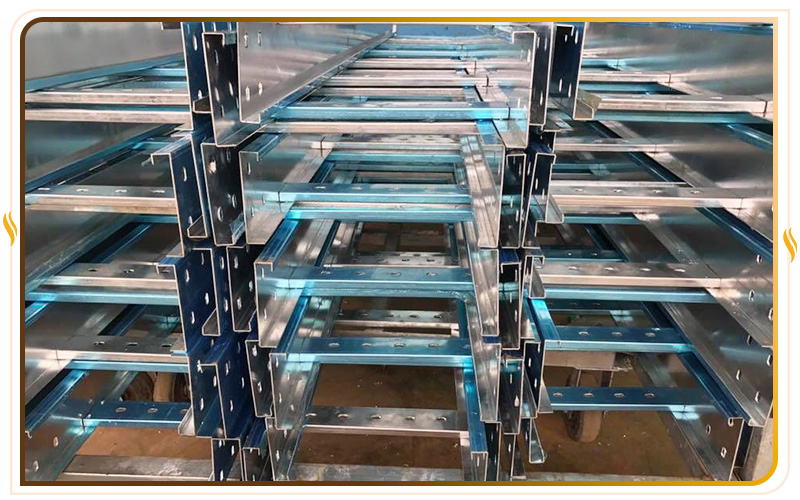

Thang cáp mạ kẽm điện phân (Tối ưu cho môi trường ẩm nhẹ)

Sử dụng công nghệ mạ điện, phủ một lớp kẽm mỏng (khoảng 15μm – 20μm) lên bề mặt phôi thép thô.

• Đặc tính: Bề mặt sáng bóng láng mịn thẩm mỹ đẹp hơn mạ nhúng nóng, giá thành rẻ hợp lý.
• Ứng dụng: Dùng cho các tuyến cáp chạy dưới sàn nâng phòng server, các khu vực hầm cáp có độ ẩm trung bình.

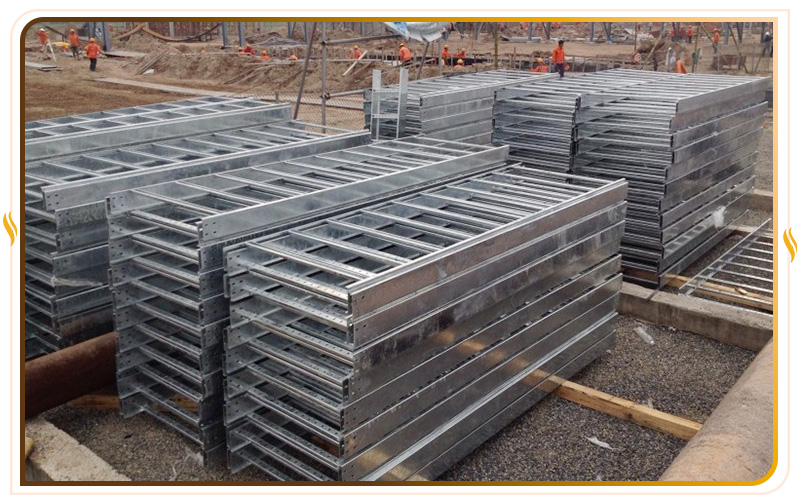

Thang cáp Inox (Inox 304 / 316)

Được sản xuất hoàn toàn từ các tấm thép không gỉ nguyên khối, không cần sơn phủ bề mặt.

• Đặc tính: Chống ăn mòn axit, kháng hóa chất tuyệt đối , sáng bóng sạch sẽ.
• Ứng dụng: Nhà máy hóa chất, trạm xử lý nước thải công nghiệp, phòng sạch dược phẩm, y tế hoặc các giàn khoan dầu khí ngoài đại dương.

Bảng thông số kỹ thuật tiêu chuẩn trong gia công thang cáp

Hà Minh Tech cung cấp bảng quy cách thông số kỹ thuật tiêu chuẩn của hệ thống thang cáp để giúp bộ phận kỹ thuật dự án dễ dàng bóc tách khối lượng và thiết kế phụ kiện đi kèm:

Tiêu chí quy cách	Thang cáp kích cỡ nhỏ	Thang cáp trục ngang trung	Thang cáp đại cỡ (Trục Riser đứng)	Hệ thống phụ kiện thang cáp
Kích thước tiêu chuẩn (WxH)	200×100mm 300×100mm	400×100mm 500×100mm	600×100mm 800×150mm	Khớp nối thẳng, Co L (Co vuông), Co T (Chữ T), Chữ X
Chiều dài tiêu chuẩn (L)	2500 mm — 3000 mm	2500 mm — 3000 mm	3000 mm	Tùy biến theo góc bẻ khúc của tuyến cáp công trình
Độ dày phôi tôn	1.2 mm — 1.5 mm	1.5 mm — 2.0 mm	2.0 mm — 2.5 mm	Bằng hoặc dày hơn độ dày của thân thang cáp gốc 0.2mm
Khoảng cách các bậc ngang	300 mm	300 mm	250 mm — 300 mm	Đột lỗ liên tục để bắt vít ren luồn cáp cố định
Quy cách chấn dọc thành	Chấn hộp hình chữ C bo gờ mép tăng cứng dày 15mm	Chấn gập biên dạng đa cạnh tăng mô-men quán tính	Chấn hình chữ Z hoặc chữ C siêu dày chịu lực uốn gãy	Chấn bản mã dày bọc ngoài liên kết ren bulong khóa lực
Cơ cấu đột lỗ kết nối	Đột lỗ oval kích thước $9 times 25$mm ở hai đầu thành để bắt nối	Đột lỗ oval đều đặn dọc theo hai bên thành dọc giúp giảm tải	Đột lỗ oval tải nặng chịu lực bulong liên kết lớn ($M10/M12$)	Đột lỗ trùng khớp hoàn toàn với bước lỗ của thân thang cáp

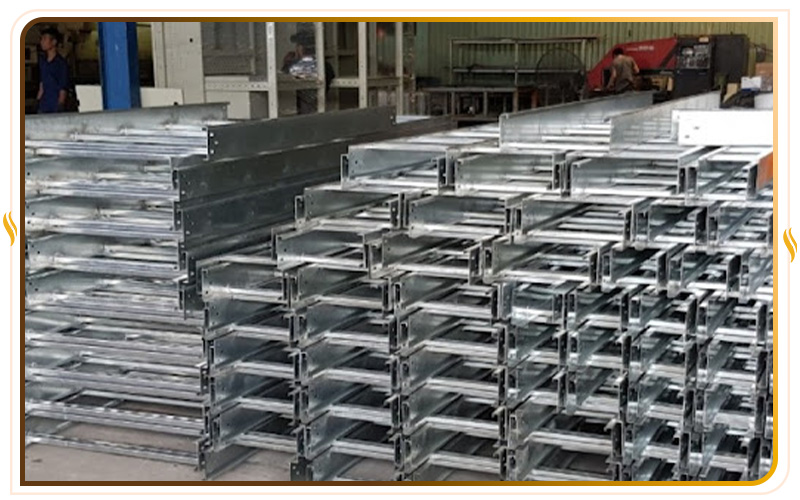

Quy trình công nghệ gia công thang cáp khép kín tại Hà Minh Tech

Gia công thang cáp số lượng lớn cho công trình đòi hỏi một quy trình công nghệ có tính tự động hóa cao để đảm bảo độ đồng đều của bước lỗ và các nếp chấn bẻ thẳng tắp không bị vặn sườn. Tại nhà xưởng Đức Thượng, Hoài Đức, Hà Nội, Hà Minh Tech áp dụng chu trình sản xuất khép kín:

Bước 1: Tiếp nhận bản vẽ kỹ thuật và xả băng phôi thép

Kỹ sư bóc tách khối lượng từ bản vẽ mặt bằng M&E, tính toán lượng bù trừ chấn gập. Cuộn thép nguyên bản được đưa vào máy xả băng CNC để xẻ thành các dải tôn có chiều rộng chính xác theo chu vi biên dạng thành thang và bậc thang.

Bước 2: Đột lỗ kết nối tự động trên máy đột CNC

Các dải tôn được đưa qua máy đột dập liên hoàn để đột các lỗ nối oval ở hai đầu thanh thành dọc và đục các lỗ dài trên các thanh ngang (bậc thang) phục vụ cho việc thắt dây cáp sau này. Quá trình đột CNC đảm bảo bước lỗ tăm tắp, sai số dưới 0.1mm.

Bước 3: Chấn bẻ biên dạng chịu lực bằng máy chấn thủy lực CNC

Dải tôn thành dọc được đưa vào máy chấn bẻ thủy lực công suất lớn, thực hiện gập nếp tạo biên dạng chữ C có gờ bo mép rộng 15mm – 20mm. Các nếp chấn bo này đóng vai trò quyết định cấu trúc gân tăng cứng, giúp thanh dọc không bị oằn oại khi chịu lực nén từ trên xuống.

Bước 4: Hàn liên kết các bậc thang (Thanh ngang) bằng công nghệ hàn xung

Thành dọc và các thanh ngang được cố định chặt chẽ trên một hệ thống khuôn gá (Jig) đồ gá tiêu chuẩn để đảm bảo thang luôn vuông góc và phẳng phẳng phiu. Thợ hàn lành nghề sử dụng máy hàn xung Argon/MIG liên kết hai đầu thanh ngang vào thành dọc. Mối hàn ngấu sâu, bít kín và được mài nhẵn mịn bề mặt thấu đáo.

Bước 5: Xử lý hóa chất bề mặt và hoàn thiện màng bảo vệ

• Đối với thang sơn tĩnh điện: Nhúng phôi qua hệ thống bể hóa chất 7 bước (tẩy dầu -> tẩy rỉ axit -> phốt-phát hóa kẽm) để tạo lớp rào chắn chống oxy hóa ngầm từ bên trong, sau đó đưa vào buồng phun bột sơn và hấp sấy ở nhiệt độ .

• Đối với mạ kẽm nhúng nóng: Thang cáp sau xử lý làm sạch sẽ được nhúng chìm vào bể kẽm nóng chảy đạt tiêu chuẩn ASTM A123, tạo nên lớp màng kẽm bảo vệ siêu bền bỉ.

Tiêu chuẩn đánh giá và nghiệm thu hệ thống thang cáp đạt chất lượng cao

Khi tiến hành kiểm tra nghiệm thu các đơn hàng thang cáp khối lượng lớn bàn giao cho công trình công nghiệp, bộ phận giám sát kỹ thuật cần lưu ý các tiêu chuẩn thực tế sau:

Thử nghiệm độ chịu tải uốn gãy

Hãy lắp dựng một đoạn thang cáp tiêu chuẩn dài 3 mét lên hai giá đỡ cố định ở hai đầu gầm hông. Tiến hành xếp các khối tải trọng (hoặc bao cát nặng) có khối lượng tương đương với tải trọng thiết kế của tuyến cáp lên bề mặt các bậc thang.

Tiêu chuẩn đạt: Độ võng ở điểm chính giữa của thang cáp không được vượt quá $1/200$ chiều dài nhịp (tức là không quá 15mm cho đoạn dài 3m). Thang cáp không được có hiện tượng vặn xoắn sườn thành hay nứt vỡ các mối hàn liên kết thanh ngang.

Kiểm tra độ an toàn cơ khí bề mặt

Dùng tay vuốt dọc theo hai bên viền thành thang cáp, các góc nếp nếp gấp chấn dập và đặc biệt là xung quanh mép các lỗ đột oval kết nối. Toàn bộ bavia sắc nhọn của quá trình cắt xẻ và dập lỗ bắt buộc phải được mài nhẵn thín phẳng phiu hoàn toàn từ trước khi xử lý bề mặt.

Ý nghĩa: Thang cáp là nơi công nhân sẽ dùng lực tay kéo kéo hàng ngàn mét dây cáp điện di chuyển dọc trên bề mặt các thanh ngang. Nếu còn sót lại bất kỳ dằm sỉ hàn hay bavia cơ khí sắc bén nào, cạnh gờ sắc sẽ cứa rách toạc vỏ bọc cao su bảo vệ của dây cáp điện, dẫn đến sự cố rò rỉ dòng dòng, chập cháy điện cực kỳ nguy hiểm khi đóng nguồn tải.

Độ dày lớp phủ màng bảo vệ bề mặt

Sử dụng thiết bị đo độ dày lớp phủ cầm tay kỹ thuật số kiểm tra ngẫu nhiên tại các điểm trên thân thang cáp:

• Thang sơn tĩnh điện: Lớp sơn phải đều màu, không bong tróc từng mảng, độ dày màng sơn bắt buộc nằm trong khoảng 60μm đến 80μm để cách điện vỏ an toàn.
• Thang mạ kẽm nhúng nóng: Lớp kẽm xám bạc hoa kẽm phải phủ đều mọi góc khuất, độ dày lớp mạ bắt buộc phải đạt tiêu chuẩn từ 80μm trở lên để đảm bảo khả năng chống chọi rỉ sét ăn mòn ngoài trời trên 15 năm.
