Vỏ tủ điện ngoài trời

Trong hệ thống hạ tầng cơ điện (M&E) của các nhà máy sản xuất, khu công nghiệp, trạm biến áp, hệ thống chiếu sáng đô thị hay các công trình hạ tầng kỹ thuật, hệ thống điều khiển trung tâm luôn được coi là bộ não vận hành. Khác với các dòng tủ điện được đặt trong phòng máy kỹ thuật có điều hòa mát mẻ, các hệ thống tủ phân phối tổng, tủ điều khiển trạm bơm, hay tủ chiếu sáng bắt buộc phải lắp đặt trực tiếp ở không gian mở ngoài trời.

Môi trường ngoài trời là nơi chịu áp lực phá hủy cực kỳ lớn từ thiên nhiên: nắng gắt chiếu trực tiếp làm tăng nhiệt độ bên trong, mưa bão gây ngập thấm, độ ẩm cao gây hoen gỉ, bụi bẩn và côn trùng xâm nhập gây chập cháy thiết bị đóng cắt đắt đỏ (Aptomat, biến tần, PLC). Để giải quyết triệt để bài toán này, vỏ tủ điện ngoài trời chất lượng cao, tích hợp các kết cấu cơ khí thông minh chống nước, chống chịu tia UV đã ra đời và trở thành hạng mục bắt buộc phải đầu tư.

Doanh nghiệp nên lựa chọn vỏ tủ điện ngoài trời bằng chất liệu nào (thép sơn tĩnh điện hay inox 304)? Những tiêu chuẩn kết cấu cơ khí nào quyết định một chiếc vỏ tủ đạt chỉ số chống thấm nước đạt chuẩn IP55, IP65? Hãy cùng Hà Minh Tech tìm hiểu chi tiết và sâu sắc qua bài viết toàn diện dưới đây.

Vỏ tủ điện ngoài trời là gì? Tầm quan trọng cốt lõi

Vỏ tủ điện ngoài trời (Outdoor Electrical Enclosure) là loại vỏ bọc chuyên dụng dùng để chứa đựng, sắp xếp và bảo vệ các thiết bị điện, tủ bảng điện đặt ở không gian mở, không có mái che công trình bảo vệ.

Nhiệm vụ tối thượng của dòng vỏ tủ này không chỉ đơn thuần là cách ly dòng điện nguy hiểm với con người như tủ trong nhà, mà quan trọng hơn là khả năng “đề kháng” vạn năng trước mọi diễn biến cực đoan của thời tiết. Một chiếc vỏ tủ điện ngoài trời đạt chuẩn phải đảm bảo cách ly hoàn toàn nước mưa, bụi bẩn, kháng được sự ăn mòn của oxy hóa và có giải pháp tản nhiệt thông minh để thiết bị điện bên trong vận hành liên tục mà không bị quá nhiệt cục bộ.

Đặc điểm kết cấu cơ khí bắt buộc phải có của vỏ tủ điện ngoài trời

Để đạt được các chỉ số bảo vệ quốc tế (IP Rating) khắt khe, quy trình thiết kế và sản xuất vỏ tủ ngoài trời tại Hà Minh Tech bắt buộc phải tích hợp các chi tiết kết cấu cơ khí đặc thù sau:

Thiết kế mái che vát dốc thoát nước nhanh

Khác với mặt đỉnh phẳng của tủ trong nhà, vỏ tủ ngoài trời bắt buộc phải có phần mái che thiết kế vát dốc một góc từ hướng ra phía trước hoặc phía sau. Độ dốc này giúp nước mưa khi xối xuống sẽ lập tức chảy tuột đi, tuyệt đối không gây đọng vũng trên đỉnh tủ — nguyên nhân hàng đầu gây ngấm dột qua các lỗ bulong tai cẩu treo tủ. Đồng thời, mép mái che phải đưa nhô hẳn ra ngoài so với chu vi thân hộc tủ tối thiểu 50mm để tạo đường rớt nước xa tầm cánh tủ.

Cơ chế bẻ rãnh máng nước chảy tràn

Đây là đỉnh cao của kỹ thuật chấn dập tấm trong sản xuất vỏ tủ ngoài trời. Phần gờ viền hộc tủ nơi tiếp giáp với mép cánh không được làm phẳng phẳng mà phải được chấn gập nếp nhiều góc tạo thành một hệ thống máng hướng dòng chéo dạng chữ U hoặc chữ V ngược. Khi trời mưa bão lớn, luồng nước luồn qua khe hở của cánh tủ sẽ rơi ngay vào hệ máng nước này và chảy tuột thẳng xuống đáy tủ rồi thoát ra ngoài, triệt tiêu hoàn toàn nguy cơ nước thấm ngấm vào khoang lắp thiết bị bên trong.

Hệ thống gioăng cao su Polyurethane (PU) đúc robot bít kín

Để ngăn chặn nước mưa áp lực cao hoặc bụi mịn xâm nhập, dọc theo mép trong của cánh tủ bắt buộc phải có lớp gioăng cao su đàn hồi cao. Tại Hà Minh Tech, chúng tôi sử dụng công nghệ phun đổ gioăng cao su PU trực tiếp bằng cánh tay robot. Lớp gioăng này bám dính chết vào mặt tôn, có độ đàn hồi vĩnh viễn, không bị chai cứng nứt nẻ dưới tác động của nhiệt độ môi trường ngoài trời. Khi khóa tủ lại, gioăng PU bị nén chặt vào hệ máng rãnh thoát nước, tạo ra một bức tường kín bít tuyệt đối.

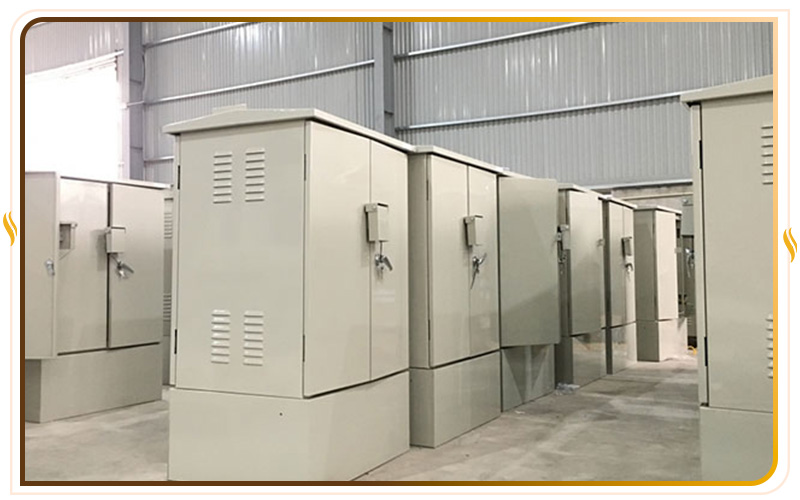

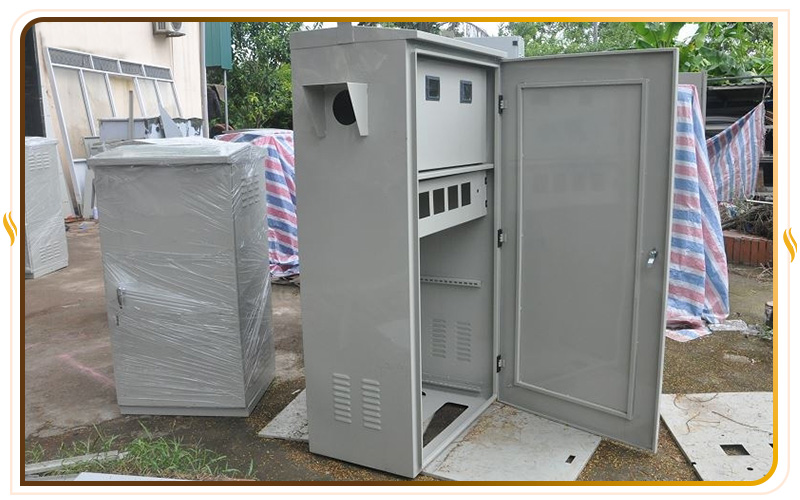

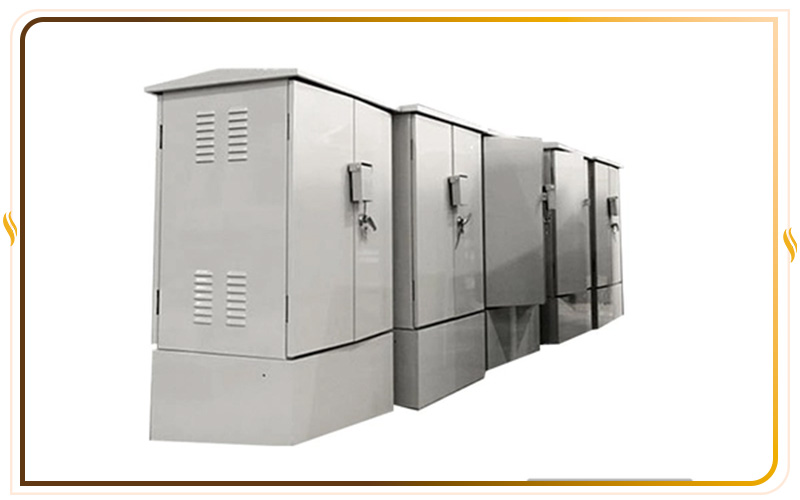

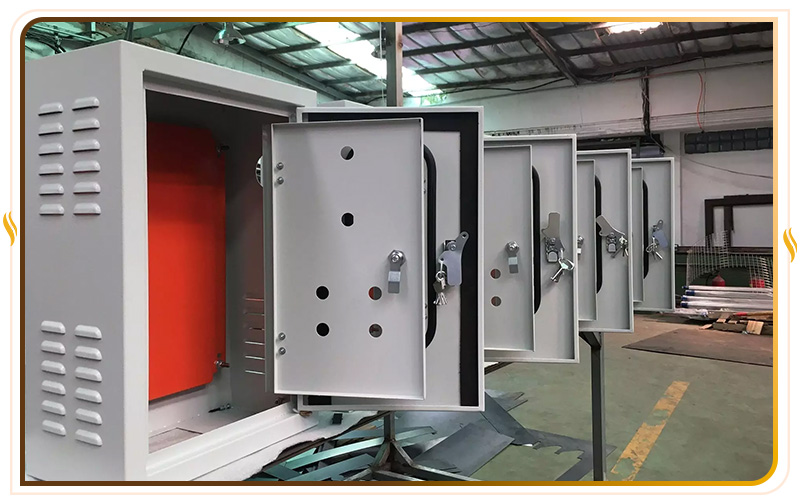

Thiết kế 2 lớp cánh thông minh

Đối với các tủ điều khiển, tủ phân phối tổng ngoài trời, kết cấu 2 lớp cánh là vô cùng cần thiết.

• Cánh ngoài: Thiết kế kín bít bọc gioăng cao su chịu lực để chống chịu mưa gió, nắng bụi và chống cạy phá phá hoại.
• Cánh trong: Là nơi đột lỗ CNC gá lắp các thiết bị đo lường, vận hành như đồng hồ Ampe, Vôn, hệ thống nút nhấn hành trình, đèn báo pha, màn hình cảm ứng HMI.
• Ý nghĩa: Khi kỹ sư đi kiểm tra hệ thống dưới trời mưa, họ chỉ cần mở lớp cánh bảo vệ bên ngoài là có thể theo dõi thông số, thao tác bật/tắt thiết bị trên mặt cánh trong một cách an toàn mà không sợ nước mưa tạt trực tiếp vào các thanh cái đồng (Busbar) đang mang điện bên trong khoang tủ.

Phân loại vỏ tủ điện ngoài trời theo chất liệu cấu thành

Dựa vào môi trường lắp đặt thực tế và mức ngân sách đầu tư của dự án, vỏ tủ ngoài trời được sản xuất từ hai nguồn nguyên liệu chủ đạo:

Vỏ tủ điện ngoài trời sơn tĩnh điện

Được gia công sản xuất từ phôi thép tấm đen cán nguội, sau khi chấn hàn định hình sẽ được đưa qua quy trình xử lý hóa chất phốt-phát hóa nhúng bể 7 bước để tạo lớp màng bám và phủ lớp bột sơn tĩnh điện cao cấp.

• Ưu điểm: Chi phí đầu tư rẻ, tiết kiệm ngân sách rất tốt cho dự án. Màu sắc đa dạng theo hệ màu RAL (phổ biến nhất là màu ghi sáng RAL 7032 hoặc RAL 7035).

• Lưu ý kỹ thuật tại Hà Minh Tech: Chúng tôi sử dụng dòng bột sơn ngoài trời cao cấp tích hợp thành phần kháng tia UV (Ultra Violet). Nhờ đó, màng sơn không bị lão hóa, không bị giòn bở hay phai màu bạc trắng khi chịu nắng gắt liên tục qua nhiều năm.

Vỏ tủ điện ngoài trời bằng Inox (Inox 304 / 316) – Phân khúc siêu bền bỉ

Vỏ tủ được gia công sản xuất hoàn toàn từ các tấm thép không gỉ nguyên khối, bề mặt giữ nguyên độ xước mịn hairline hoặc bóng mờ sang trọng.

• Ưu điểm: Khả năng chống ăn mòn hóa học, chống oxy hóa rỉ sét là tuyệt đối Tủ inox hoàn toàn trơ trước sự tàn phá của nước mưa axit, hơi hóa chất và môi trường mặn đặc thù. Độ cứng và độ bền kéo cực cao, tuổi thọ lên đến hơn 20 năm.

• Ứng dụng đặc thù: Bắt buộc sử dụng cho vỏ tủ điện ngoài trời tại các giàn khoan dầu khí, vùng ven biển ngập mặn, các nhà máy hóa chất, trạm xử lý nước thải công nghiệp.

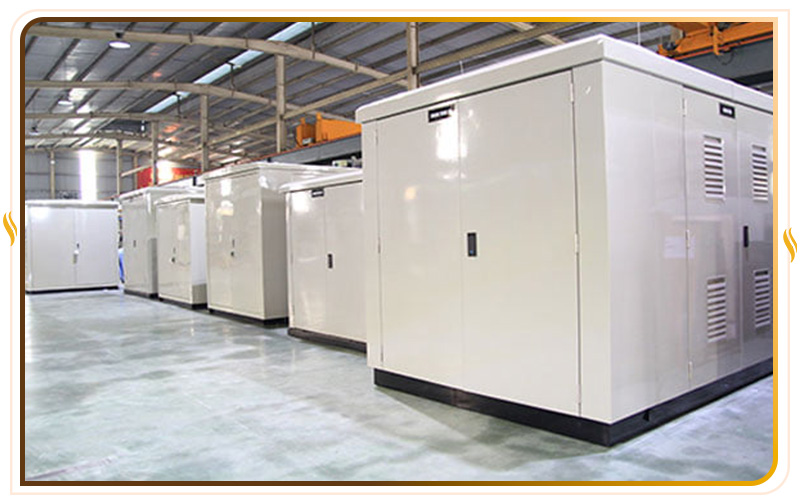

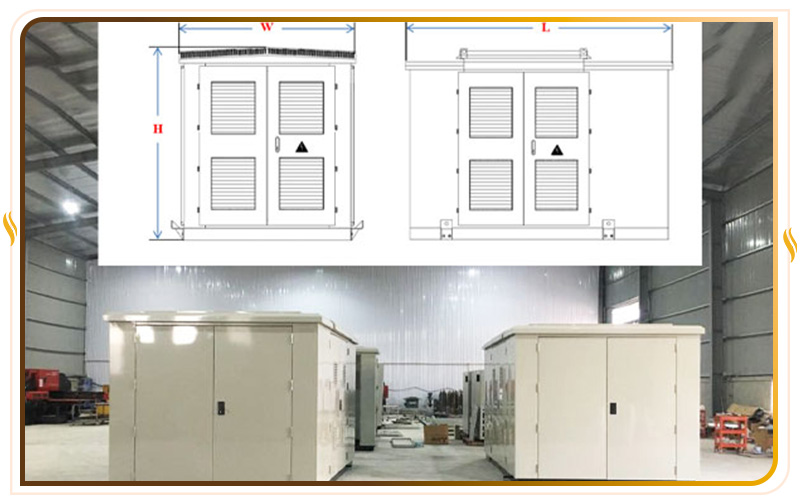

Bảng thông số kỹ thuật tiêu chuẩn của vỏ tủ điện ngoài trời

Hà Minh Tech cung cấp bảng thông số quy cách kỹ thuật tiêu chuẩn thường dùng trong thiết kế chế tạo vỏ tủ ngoài trời, giúp bộ phận kỹ thuật dự án dễ dàng lập hồ sơ đấu thầu:

Thông số quy cách	Tủ ngoài trời treo cột nhỏ	Tủ phân phối ngoài trời cỡ trung	Tủ điện đứng ngoài trời (Tủ khoang)	Tủ trạm Kiosk ngoài trời đại cỡ
Kích thước chuẩn (CxRxS)	400x300x200mm 600x400x250mm	1000x700x350mm 1200x800x400mm	1600x800x500mm 1800x1000x600mm	2200x2000x1200mm (Kích thước tùy biến lớn)
Chất liệu vật liệu	Thép sơn tĩnh điện hoặc Inox 304	Thép cán nguội mạ kẽm sơn tĩnh điện	Thép sơn tĩnh điện / Inox 304	Thép hộp mạ kẽm dày kết hợp tôn tấm bao quanh
Độ dày vật liệu thô	1.2 mm — 1.5 mm	1.5 mm	1.5 mm — 2.0 mm	Tấm vách dày 2.0mm, Khung xương dày 3.0mm
Kết cấu cánh tủ	1 lớp cánh, khóa tròn bật có nắp che bụi lỗ khóa	2 lớp cánh tiện lợi, cánh ngoài kín, cánh trong lắp thiết bị	2 lớp cánh, khóa tay gạt 3 điểm liên động đa điểm lực	Cánh mở nhiều khoang, có hệ bản lề chịu tải trọng siêu nặng
Mái che thoát nước	Mái dốc vát liền thân tủ, nhô ra phía trước 40mm	Mái dốc vát tháo rời bắt vít hoặc hàn liền, có gờ giọt nước	Mái dốc vát 2 mái hoặc 1 mái chéo, có tai cẩu đỉnh tủ	Mái kết cấu hộp thoáng, cách nhiệt cách âm chống nóng đỉnh
Chỉ số bảo vệ đạt chuẩn	IP54 — IP55	IP55	IP55 — IP65 (Chống nước phun áp lực)	IP43 — IP54 (Thông gió tự nhiên cưỡng bức)
Giải pháp lắp đặt	Tai treo đằng sau lưng tủ hoặc đai inox ôm chặt thân cột điện	Chân đế cao 100mm — 200mm đặt trên bệ bê tông	Chân bệ bản mã lớn bắt vít lồi xuống nền móng bê tông	Đặt cố định trên nền móng chịu tải công trình tổng thể

Giải pháp tản nhiệt thông minh chống quá nhiệt cho tủ điện ngoài trời

Một bài toán kinh điển nhưng cực kỳ hóc búa khi thiết kế vỏ tủ điện ngoài trời là “Bài toán tản nhiệt”. Ánh nắng mặt trời chiếu trực tiếp vào vỏ kim loại tạo ra hiệu ứng lồng kính, đẩy nhiệt độ bên trong tủ tăng cao lên mức. Ở nhiệt độ này, các thiết bị điện tử như Aptomat, biến tần sẽ bị nhảy ngắt liên tục do quá nhiệt, hoặc nhanh chóng bị lão hóa, chập cháy ngầm.

Tại Hà Minh Tech, các kỹ sư cơ khí giải quyết triệt để bài toán này bằng hệ thống giải pháp cơ khí tản nhiệt thông minh sau:

1. Thiết kế chớp thông gió Louver chéo chống mưa hắt: Các lỗ thông gió được đột dập bằng máy CNC ở phần hông tủ theo góc nghiêng chéo xuống dưới. Thiết kế này vừa tạo luồng đối lưu khí tự nhiên luân chuyển vào ra, vừa đảm bảo khi mưa bão lớn, giọt nước bắn xiên không thể lọt qua chớp thông gió vào bên trong.

2. Hệ thống quạt hút nhiệt cưỡng bức tích hợp cảm biến: Đỉnh tủ hoặc hông tủ được khoét lỗ lắp quạt hút công suất lớn. Quạt được kết nối với một rơ-le nhiệt độ (Thermostat) cài đặt sẵn. Khi nhiệt độ khoang tủ vượt quá ngưỡng an toàn , quạt sẽ tự động kích hoạt để cưỡng bức đẩy luồng khí nóng ra ngoài và tự động tắt khi tủ đã mát, giúp tối ưu hóa điện năng.

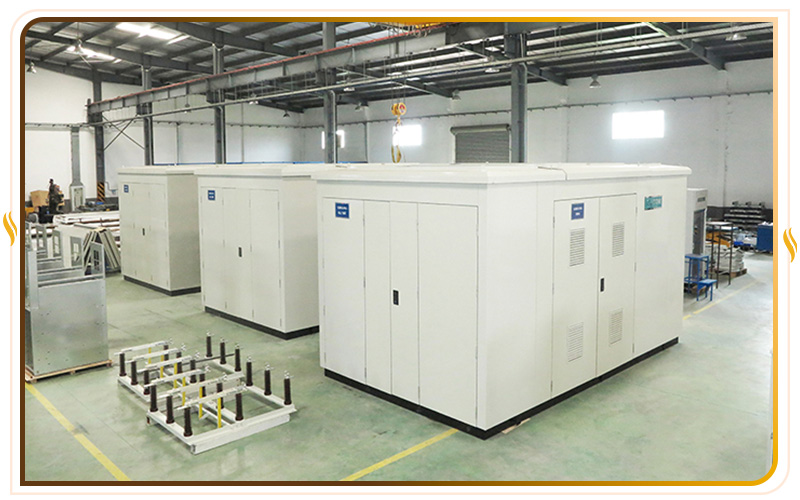

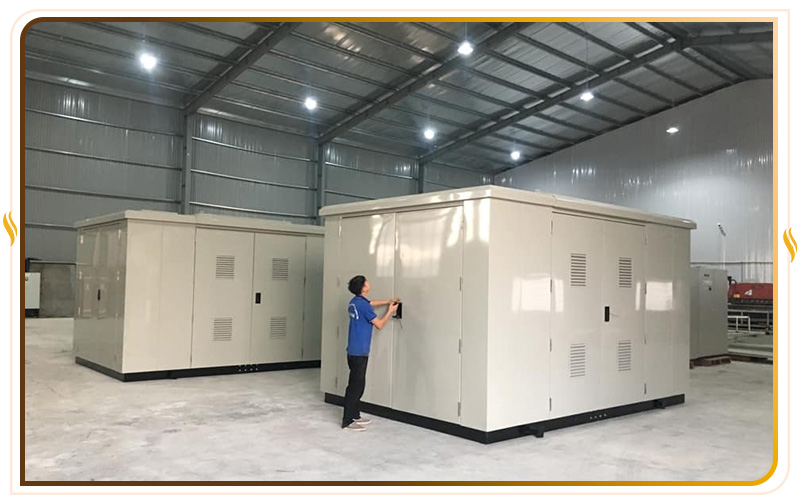

3. Giải pháp vách kép cách nhiệt (Double-wall design): Đối với các dòng tủ trạm Kiosk đại cỡ, vỏ tủ được sản xuất với kết cấu vách 2 lớp, ở giữa chèn thêm lớp xốp cách nhiệt EPS hoặc bông thủy tinh. Thiết kế này ngăn không cho nhiệt lượng bức xạ từ ánh nắng mặt trời thẩm thấu xuyên qua vách tôn vào khoang thiết bị.

Quy trình gia công sản xuất vỏ tủ điện ngoài trời chất lượng cao tại Hà Minh Tech

Gia công thiết bị vỏ ngoài trời đòi hỏi độ chuẩn xác cơ khí và xử lý bề mặt cực kỳ khắt khe để đảm bảo độ kín nước. Tại nhà xưởng Đức Thượng, Hoài Đức, Hà Nội, Hà Minh Tech vận hành chu trình sản xuất tự động hóa khép kín:

Bước 1: Trải phẳng bản vẽ kỹ thuật trên phần mềm 3D

Đội ngũ kỹ sư cơ khí tiếp nhận sơ đồ tuyến cáp, khối lượng thiết bị, tiến hành dựng mô hình 3D vỏ tủ trên phần mềm SolidWorks để tính toán chính xác lượng bù trừ biên dạng chấn bẻ máng nước rãnh tràn đến từng phần mười milimet.

Bước 2: Cắt phôi tấm bằng máy Laser CNC công suất lớn

Tấm thép hoặc tấm inox được đưa vào bàn máy cắt Laser CNC. Tia laser thực hiện cắt biên dạng vỏ tủ phẳng, các mạch cắt nhẵn thín mịn màng, lỗ khóa, lỗ luồn cáp tăm tắp, không để lại ba-via hay vết cháy sỉ kim loại.

Bước 3: Chấn bẻ định hình uốn góc máng rãnh thoát nước

Máy chấn bẻ thủy lực CNC tiến hành bẻ các nếp cạnh vuông góc của thân hộc tủ và đặc biệt là thực hiện các bước bẻ nếp rãnh máng nước chéo chữ U phức tạp quanh viền hộc cánh tủ ngoài trời.

Bước 4: Lắp ghép và hàn bít kín công nghệ Argon

Các góc nối ghép tiếp giáp của vỏ ngoài trời bắt buộc phải được thợ hàn lành nghề thực hiện hàn bít kín hoàn toàn $100\%$ bằng công nghệ hàn Argon (MIG/TIG). Đường hàn ngấu sâu, không có lỗ mọt, ngăn chặn nước mưa thấm ngấm qua đường chỉ hàn vĩnh viễn.

Bước 5: Xử lý hóa chất bể nhúng và phun sơn tĩnh điện cách điện

Phôi tủ thép trải qua quy trình nhúng bể hóa chất khắt khe 7 bước để tẩy sạch dầu mỡ, tẩy rỉ sét axit và phốt-phát hóa kẽm bề mặt. Lớp màng phốt-phát tạo chân bám siêu cường cho bột sơn nhựa dẻo bám dính, ôm chặt lấy vỏ tủ sau khi hấp sấy đóng rắn ở nhiệt độ cao trong lò sấy.

Bước 6: Phun đổ gioăng cao su PU trực tiếp

Vỏ tủ sau khi sơn xong sẽ được chuyển sang công nghệ phun đổ gioăng cao su Polyurethane (PU) lỏng trực tiếp dọc theo đường viền mặt trong cánh tủ bằng hệ máy CNC tự động. Lớp cao su tự nở và đóng rắn tạo thành một dải gioăng cao su kín khít, đàn hồi cao ôm chặt lấy máng thoát nước của thân tủ khi đóng khóa.

Tiêu chuẩn đánh giá và nghiệm thu vỏ tủ điện ngoài trời đạt chuẩn chất lượng

Khi nhận bàn giao nghiệm thu hệ thống vỏ ngoài trời số lượng lớn cho công trình công nghiệp, bộ phận giám sát kỹ thuật của chủ đầu tư cần lưu ý các tiêu chuẩn thực tế sau:

Thử nghiệm độ kín nước bằng vòi phun áp lực

Đây là bài kiểm tra thực tế trực quan nhất để chứng minh chỉ số IP55/IP65 của tủ. Hãy đóng chặt cánh tủ, sử dụng vòi nước áp lực cao phun xịt trực tiếp từ mọi hướng vào các vị trí nhạy cảm: Khe cánh tủ, chớp thông gió Louver, vị trí trục xoay khóa tay gạt, mái che. Sau khi phun liên tục trong 5 – 10 phút, tiến hành mở cánh tủ ra kiểm tra: Khoang chứa thiết bị bên trong bắt buộc phải khô ráo hoàn toàn, không được phép xuất hiện dù chỉ là một giọt nước hay vết ẩm ngấm ngược vào trong.

Độ an toàn cơ khí và độ dày lớp sơn phủ bảo vệ

• An toàn cơ khí (Safety Finish): Dùng tay vuốt nhẹ quanh vùng mép gấp hộc tủ, lỗ khoét luồn dây cáp (Gland plate) dưới gầm đáy và hệ bản lề. Toàn bộ các góc sắc nhọn, bavia của quá trình cắt chấn phải được mài phẳng nhẵn mịn hoàn toàn từ trước khi phủ sơn để không cứa đứt lớp vỏ bọc bảo vệ của cáp điện khi công nhân tiến hành kéo dây luồn cáp vào tủ.

• Độ dày lớp sơn: Sử dụng máy đo lớp phủ cầm tay kiểm tra ngẫu nhiên trên bề mặt vỏ tủ điện ngoài trời: Độ dày tiêu chuẩn bắt buộc phải đạt từ 60μm đến 80μm để đảm bảo màng sơn nhựa dẻo đủ khả năng che chắn thép khỏi tác động oxy hóa của nắng mưa ngoài trời, không bị giòn bở nứt vỡ khi chịu va đập cơ học nhẹ.

Sự ổn định bền bỉ của hệ khóa tay gạt và bản lề hông tủ

Cánh tủ ngoài trời thường được thiết kế 2 lớp cánh và bọc thêm máng cáp, thiết bị gá nên có trọng lượng rất nặng. Vì vậy, hệ thống bản lề (bản lề ôm, bản lề chốt âm inox 304) phải đảm bảo khả năng chịu tải vượt trội. Thử nghiệm đóng mở cánh tủ nhiều lần: Cánh tủ di chuyển mượt mà, không sệ cạnh đáy thành khung tủ và không phát ra tiếng rít kẹt kẽo kẹt. Khóa tay gạt ba điểm liên động phải gạt mở nhẹ nhàng nhưng ngậm chốt sâu và ép chặt cánh tủ vào hệ gioăng PU một cách chắc chắn.

Tại sao chọn dịch vụ gia công vỏ tủ điện ngoài trời tại Hà Minh Tech?

Gia công thiết bị vỏ ngoài trời số lượng lớn cho các dự án hạ tầng kỹ thuật đòi hỏi năng lực sản xuất thực tế cao và hệ thống máy móc cơ khí chính xác CNC đồng bộ. Cơ sở cơ khí nhỏ lẻ cắt hàn tay thủ công không thể xử lý được độ chuẩn xác của biên dạng máng nước chéo chữ U hay công nghệ đổ gioăng PU robot kín bít nước.

Hà Minh Tech tự hào là đối tác chiến lược hàng đầu của các nhà thầu cơ điện (M&E), các công ty lắp ráp tủ bảng điện tại Hà Nội và toàn khu vực phía Bắc nhờ những lợi thế cốt lõi bền vững:

• Giá gốc sản xuất tại xưởng: Hệ thống nhà xưởng quy mô lớn của chúng tôi tọa lạc tại Đức Thượng, Hoài Đức, Hà Nội, sở hữu trọn bộ công nghệ máy cắt laser CNC sợi quang, máy chấn bẻ tấm thủy lực, buồng phun sơn tĩnh điện tự động khép kín. Hà Minh Tech nhập phôi kim loại trực tiếp và gia công 100% quy trình không qua trung gian, cam kết mang đến mức giá gốc tại xưởng tốt nhất, tối ưu 15% – 20% ngân sách cho doanh nghiệp.
• Chất lượng sản phẩm minh bạch: Chúng tôi cam kết sử dụng phôi thép cán nguội, phôi inox đạt chứng chỉ chất lượng CO/CQ rõ ràng, đúng độ dày ly theo đúng bản vẽ kỹ thuật ký kết, tuyệt đối nói không với tôn thiếu ly hay inox pha tạp chất nhanh rỉ.
• Dịch vụ thiết kế bản vẽ 3D miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng bóc tách bản vẽ sơ đồ bố trí thiết bị, tư vấn giải pháp tản nhiệt chống nóng, đột lỗ chờ luồn cáp phù hợp tuyến cáp công trình và dựng phối cảnh không gian 3D hoàn toàn miễn phí cho bạn duyệt trước khi bấm máy sản xuất hàng loạt.
• Năng lực cung ứng lớn, tiến độ thần tốc: Với dây chuyền công nghệ tự động hóa cao, chúng tôi đáp ứng hoàn hảo các đơn hàng vỏ tủ điện ngoài trời số lượng lớn cho các dự án chiếu sáng đô thị, trạm biến áp, cam kết bàn giao đúng hẹn phục vụ kịp thời công tác đóng điện nghiệm thu công trình.
• Chế độ hậu mãi an tâm tuyệt đối: Tất cả sản phẩm mang thương hiệu Hà Minh Tech đều được bảo hành kết cấu cơ khí, mối hàn và độ kín khít của vỏ tủ lên đến 24 tháng, hỗ trợ kỹ thuật tận nơi trọn đời thiết bị.
