Trong bất kỳ hệ thống hạ tầng cơ điện nào — từ các nhà máy sản xuất, khu công nghiệp, trạm bơm, đến các tòa nhà cao tầng hay các công trình ven biển — hệ thống điều khiển trung tâm luôn được coi là bộ não vận hành. Để toàn bộ hệ thống máy móc hoạt động liên tục và an toàn, các thiết bị đóng cắt, biến tần, PLC bên trong cần được bảo vệ tuyệt đối trước tác động của môi trường bên ngoài. Đó là lý do tại sao dịch vụ gia công vỏ tủ điện inox chất lượng cao trở thành giải pháp hàng đầu, thay thế hoàn toàn vỏ tủ sơn tĩnh điện truyền thống tại các hạng mục công trình trọng điểm.

Môi trường công nghiệp khắc nghiệt, độ ẩm cao, hóa chất ăn mòn hay muối biển là những “kẻ thù” trực tiếp làm giảm tuổi thọ của thiết bị điện. Sử dụng vỏ tủ điện bằng chất liệu thép không gỉ (Inox) không chỉ mang lại độ bền vượt trội mà còn tối ưu hóa chi phí bảo trì lâu dài cho doanh nghiệp.

Vậy quy trình gia công vỏ tủ điện inox đạt chuẩn kỹ thuật diễn ra như thế nào? Doanh nghiệp nên lựa chọn mác inox nào (304, 316 hay 201) để vừa đảm bảo công năng vừa tiết kiệm ngân sách? Hãy cùng Hà Minh Tech tìm hiểu chi tiết qua bài viết toàn diện dưới đây.

Vỏ tủ điện inox là gì? Tại sao nên lựa chọn chất liệu inox?

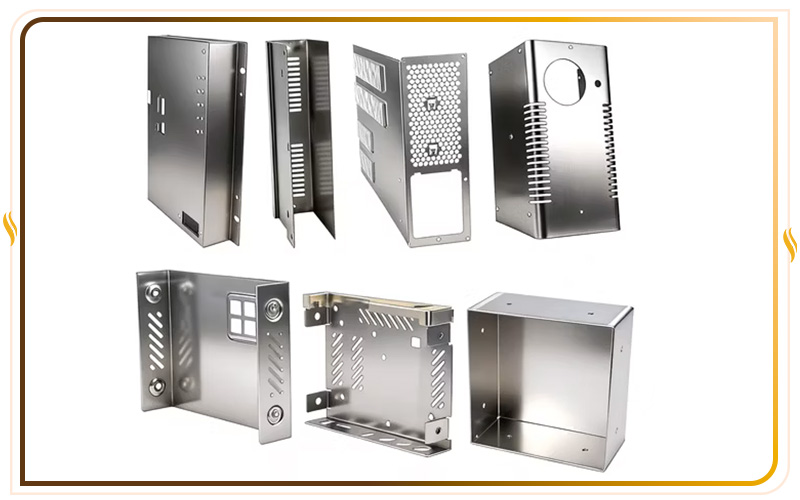

Vỏ tủ điện inox là loại vỏ che bọc bảo vệ các thiết bị điện bên trong, được gia công từ các tấm thép không gỉ (Inox). Nhiệm vụ cốt lõi của vỏ tủ là cách ly hoàn toàn các linh kiện điện nguy hiểm với người vận hành, đồng thời ngăn chặn bụi bẩn, nước mưa, côn trùng và các tác nhân hóa học xâm nhập gây chập cháy hệ thống.

So với vỏ tủ điện bằng thép sơn tĩnh điện thông thường, chất liệu inox sở hữu những đặc tính cơ lý xuất sắc mà không vật liệu nào thay thế được:

Chống ăn mòn, kháng hóa chất tuyệt vời

Inox có một lớp màng crom oxit tự bảo vệ trên bề mặt, giúp tủ hoàn toàn trơ trước sự oxy hóa của nước mưa, axit loãng, dung môi và môi trường mặn của biển. Tủ không bị bong tróc màng bảo vệ như tủ sơn, loại bỏ hoàn toàn nguy cơ rỉ sét ăn mòn từ ngoài vào trong.

Chịu nhiệt tốt và chống cháy nổ an toàn

Inox có khả năng chịu nhiệt độ cao cực tốt, giúp bảo vệ an toàn cho các thiết bị điện bên trong khi xảy ra sự cố quá nhiệt cục bộ hoặc hỏa hoạn từ bên ngoài, hạn chế nguy cơ cháy lan trong nhà xưởng.

Kết cấu cơ học siêu bền bỉ, chịu va đập tốt

Vỏ tủ điện inox có độ cứng và độ bền kéo rất cao. Khi chịu tác động va đập cơ học mạnh từ các phương tiện vận chuyển hay thiết bị trong nhà máy, vỏ tủ inox khó bị móp méo, vặn xoắn hơn so với tủ tôn mỏng, bảo vệ nguyên vẹn form dáng và độ kín khít của cánh tủ.

Tính thẩm mỹ cao, dễ dàng vệ sinh

Bề mặt inox có các dạng xước hairline hoặc bóng mờ rất sang trọng, hiện đại. Đặc tính không bám bẩn giúp vỏ tủ dễ dàng được lau chùi sạch sẽ bằng khăn ẩm, đáp ứng nghiêm ngặt tiêu chuẩn sạch trong các phòng sạch dược phẩm, y tế hay chế biến thực phẩm.

Phân loại mác inox trong gia công vỏ tủ điện công nghiệp

Tùy thuộc vào vị trí lắp đặt (trong nhà hay ngoài trời) và điều kiện môi trường xung quanh, kỹ sư cơ khí tại Hà Minh Tech sẽ tư vấn cho khách hàng lựa chọn mác inox tối ưu nhất:

Gia công vỏ tủ điện Inox 304

Inox 304 chứa khoảng 18% Crom và 8% Niken, mang lại sự cân bằng hoàn hảo giữa khả năng chống rỉ sét, độ bền vật lý và chi phí đầu tư.

• Đặc tính: Chống ăn mòn rất tốt trong môi trường tự nhiên, chịu được nắng mưa ngoài trời, bề mặt sáng mịn bền màu.
• Ứng dụng: Chiếm 80% sản lượng gia công, dùng cho tủ điện ngoài trời, tủ điều khiển máy móc nhà xưởng, tủ điện căng-tin, nhà máy dệt may, linh kiện điện tử.

Gia công vỏ tủ điện Inox 316

Inox 316 được bổ sung thêm nguyên tố Molypden (từ 2% – 3%), giúp gia tăng tối đa khả năng kháng clo và muối biển.

• Đặc tính: Chống ăn mòn rỗ bề mặt xuất sắc, trơ hoàn toàn trước hơi muối biển và các hóa chất ăn mòn cực mạnh như axit sunfuric, dung môi hữu cơ.
• Ứng dụng: Lắp đặt tại các giàn khoan dầu khí, cảng biển, nhà máy xử lý nước thải, nhà máy sản xuất hóa chất, đóng tàu.

Gia công vỏ tủ điện Inox 201

Inox 201 giảm tỷ lệ Niken và thay bằng Mangan nhằm mục đích hạ giá thành vật liệu thô.

• Đặc tính: Độ cứng cơ học rất cao nhưng khả năng chống rỉ sét kém hơn inox 304. Nếu lắp đặt ở nơi ẩm ướt hoặc ngoài trời, bề mặt tủ dễ xuất hiện các vết ố vàng nhẹ.
• Ứng dụng: Chỉ nên sử dụng cho vỏ tủ điện đặt ở trong nhà, phòng điều hòa khô ráo, các tủ điện tầng tòa nhà chung cư nhằm mục đích tối ưu chi phí.

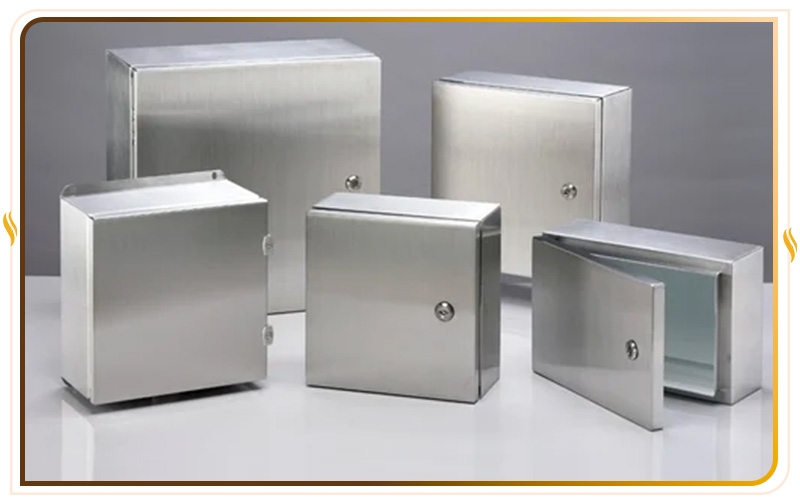

Phân loại vỏ tủ điện inox theo kết cấu và vị trí lắp đặt

Tại xưởng cơ khí Hà Minh Tech, chúng tôi thiết kế và gia công sản phẩm theo các form kết cấu tiêu chuẩn quốc tế:

Vỏ tủ điện inox trong nhà

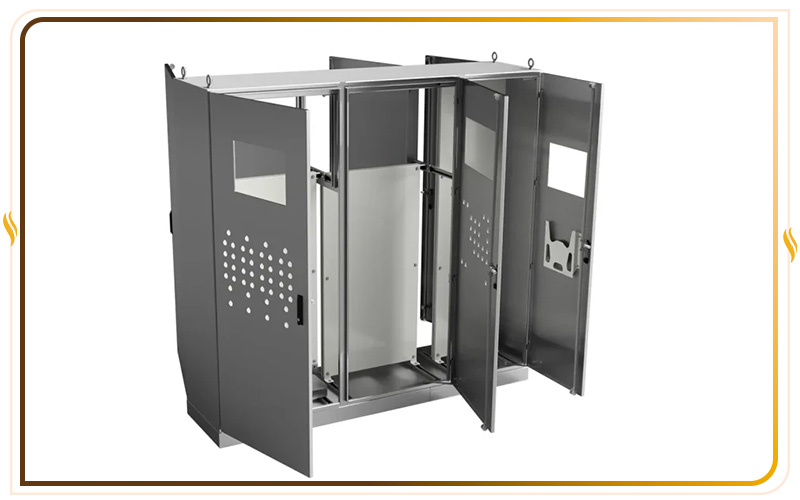

• Thiết kế: Thường có kết cấu gọn gàng, cánh tủ phẳng dập phẳng bo mép. Tủ có thể thiết kế dạng treo tường (Wall-mount) hoặc đặt sàn (Floor-standing).
• Đặc điểm: Tập trung vào việc bố trí đột lỗ thông gió (louvers) kèm lưới chắn côn trùng, quạt hút nhiệt để đảm bảo thiết bị bên trong không bị quá nhiệt.

Vỏ tủ điện inox ngoài trời

• Thiết kế: Bắt buộc phải có mái che (mái vát dốc ra phía trước hoặc phía sau) để thoát nước mưa nhanh chóng. Cạnh cánh tủ phải dập biên dạng bẻ rãnh thoát nước chảy tràn.
• Đặc điểm: Cánh tủ thường được thiết kế 2 lớp cánh (cánh ngoài bảo vệ chống nước, cánh trong lắp các nút nhấn, đồng hồ đo dòng). Hệ thống gioăng cao su đặc Polyurethane (PU) được phun đổ robot trực tiếp dọc theo mép cánh tủ để đạt tiêu chuẩn kín nước IP54, IP65.

Vỏ tủ điện inox bàn điều khiển

• Thiết kế: Thiết kế khối hộp đa hình dạng, có mặt bàn nghiêng góc  cho kỹ thuật viên đứng thao tác nút nhấn, màn hình cảm ứng HMI.
• Ứng dụng: Đặt tại phòng điều khiển trung tâm của nhà máy thủy điện, nhà máy xi măng, hệ thống tự động hóa dây chuyền sản xuất lớn.

Bảng thông số kỹ thuật tiêu chuẩn trong gia công vỏ tủ điện inox

Hà Minh Tech cung cấp bảng thông số kỹ thuật tiêu chuẩn thường dùng trong thiết kế chế tạo, giúp bộ phận kỹ thuật dự án dễ dàng lập hồ sơ đấu thầu:

Tiêu chí quy cách	Vỏ tủ điện inox treo tường	Vỏ tủ điện inox đặt sàn (Tủ khoang)	Vỏ tủ điện inox ngoài trời	Vỏ bàn điều khiển inox
Kích thước phổ biến (CxRxS)	600x400x200 mm 800x600x250 mm	1200x 800×400 mm 1800x 1000×500 mm	1000x 700×300 mm 1400x 800×400 mm	1100x 1200×600 mm
Chất liệu vật liệu	Inox 304 / Inox 201	Inox 304 xước hairline	Inox 304 hoặc Inox 316	Inox 304 xước hairline
Độ dày tấm inox	1.0 mm — 1.2 mm	1.5 mm — 2.0 mm	1.2 mm — 1.5 mm	1.5 mm
Kết cấu cánh tủ	1 lớp cánh, khóa tay gạt hoặc khóa tròn bật	Cánh đôi mở hai bên, chia khoang dọc, có khóa thanh liên động	2 lớp cánh bảo vệ, khóa tay gạt có gioăng cao su bít kín	Cánh mở phía sau hoặc phía dưới, mặt trước đột lỗ HMI
Tấm gá lắp thiết bị (Backplate)	Inox tấm hoặc tôn kẽm sơn tĩnh điện màu cam dày 1.5mm	Thép tấm dày 2.0mm cán phẳng sơn tĩnh điện chịu lực thiết bị nặng	Tôn kẽm dày 1.5mm — 2.0mm cách điện, có thể tháo rời	Tấm gá sau dập hình chữ U tăng cứng
Tiêu chuẩn bảo vệ (IP)	IP43 — IP52	IP43 — IP54	IP55 — IP65 (Chống nước phun)	IP52
Phụ kiện đi kèm	Tai treo tường, đột lỗ luồn dây (Gland plate) dưới gầm	Chân đế cao 100mm, thanh chốt định vị, tai cẩu móc xích	Mái dốc vát, chớp thông gió chéo chống mưa hắt	Pittong thủy lực đỡ mặt cánh nghiêng

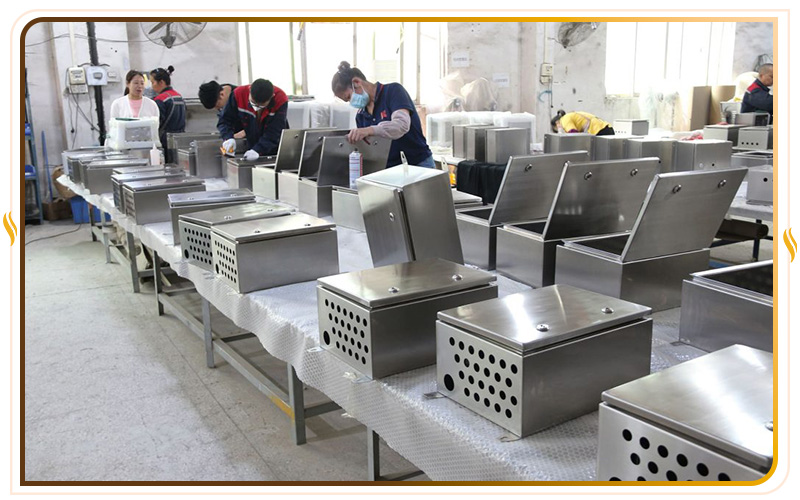

Quy trình công nghệ gia công vỏ tủ điện inox khép kín tại Hà Minh Tech

Gia công thép không gỉ đòi hỏi quy trình công nghệ cực kỳ khắt khe do inox có độ cứng cao, tính định hình khác biệt so với sắt thường. Tại nhà xưởng Đức Thượng, Hoài Đức, Hà Nội, Hà Minh Tech áp dụng chu trình sản xuất tự động hóa CNC đồng bộ:

Bước 1: Thiết kế bóc tách bản vẽ kỹ thuật trên phần mềm chuyên dụng

Đội ngũ kỹ sư cơ khí tiếp nhận yêu cầu từ khách hàng (số lượng thiết bị cần lắp, sơ đồ bố trí tuyến cáp vào/ra). Sau đó tiến hành trải phẳng vỏ tủ trên các phần mềm 3D như SolidWorks hoặc AutoCAD để tính toán bù trừ biên dạng chấn gập chính xác đến từng phần mười milimet.

Bước 2: Cắt phôi tấm bằng máy Laser CNC sợi quang

Tấm inox nguyên khổ dán màng nhựa bảo vệ (PVC film) được đưa vào bàn máy cắt Laser CNC. Tia laser với nguồn công suất lớn cắt phăng các đường biên dạng vỏ tủ, lỗ khóa, lỗ quạt thông gió một cách ngọt lịm. Mạch cắt đạt độ nhẵn mịn tuyệt đối, không bị cháy đen, không sinh ba-via sắc nhọn.

Bước 3: Đột lỗ kỹ thuật trên máy đột dập CNC

Đối với các đơn hàng tủ điện cần đột hàng loạt lỗ lắp nút nhấn phi 22, phi 30 hoặc lỗ chớp thông gió Louver chéo chống mưa, phôi tấm sẽ được chuyển sang máy đột dập CNC lập trình tự động, giúp tốc độ xử lý nhanh gấp 10 lần so với khoét lỗ thủ công.

Bước 4: Chấn bẻ định hình bằng máy chấn thủy lực CNC

Đây là công đoạn quyết định phom dáng của vỏ tủ điện. Máy chấn thủy lực với lực ép hàng trăm tấn bẻ cong các nếp cạnh tấm inox theo góc $90^\circ$ hoặc góc chéo định hình bẻ rãnh thoát nước. Sự đồng đều của các góc chấn giúp cánh tủ sau khi lắp ghép đóng mở khít chặt, không bị lệch xệ.

Bước 5: Lắp ghép và hàn liên kết

Các góc nối ghép của vỏ tủ điện được định vị bằng đồ gá chuyên dụng và tiến hành hàn liên kết. Hà Minh Tech ứng dụng công nghệ hàn xung Laser hiện đại kết hợp hàn Argon (TIG) mồi bù dây. Hàn laser cho đường hàn siêu mảnh, độ ngấu sâu tuyệt đối, đặc biệt là không gây ra hiện tượng biến dạng nhiệt, cong vênh tấm inox mỏng xung quanh mối hàn.

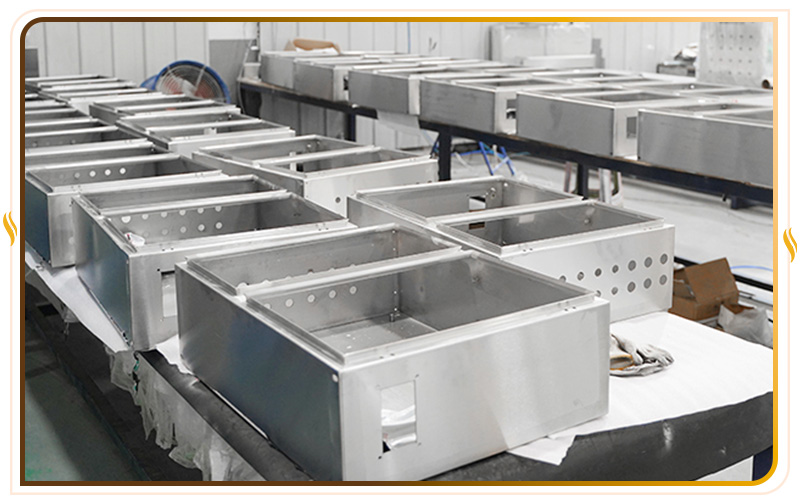

Bước 6: Mài tinh và xử lý bề mặt đánh bóng hairline

Mối hàn sau khi hoàn thiện sẽ được thợ cơ khí lành nghề xử lý qua 3 lớp mài: mài thô bằng nhám đĩa, mài tinh bằng nhám vòng và đánh bóng hoàn thiện bằng quả lô xước hairline chuyên dụng. Công đoạn này giúp các vết hàn biến mất hoàn toàn, đưa bề mặt vỏ tủ tại các góc cạnh trở về độ xước mịn đồng nhất vô cùng thẩm mỹ.

Tiêu chuẩn đánh giá một vỏ tủ điện inox đạt chất lượng cao

Khi tiến hành nghiệm thu bàn giao các đơn hàng vỏ tủ điện inox số lượng lớn cho dự án, bộ phận giám sát kỹ thuật cần lưu ý các tiêu chuẩn “vàng” sau:

Độ kín khít và chỉ số bảo vệ IP

Hãy đóng thử cánh tủ điện và kiểm tra các khe hở quanh mép cánh. Tủ đạt chuẩn không được phép hở sáng hay có khe rãnh lớn. Đối với tủ ngoài trời, lớp gioăng cao su bít kín trên cánh phải có độ đàn hồi tốt, khi khóa tủ lại gioăng phải ép chặt vào rãnh bẻ thoát nước để đảm bảo ngăn chặn nước mưa thấm ngược vào bên trong.

Độ an toàn cơ khí bề mặt

Dùng tay vuốt nhẹ theo các góc bo cạnh của vỏ tủ điện, các mép lỗ khoét luồn dây (Gland plate) và bản lề hông tủ. Toàn bộ bavia của quá trình cắt chấn phải được mài nhẵn thín mịn màng. Tuyệt đối không nghiệm thu các vỏ tủ điện còn cạnh sắc bén nguy hiểm, bởi chúng có thể cứa đứt dây cáp điện khi luồn kéo cáp hoặc gây chấn thương rách tay cho kỹ sư cơ điện trong quá trình bảo trì thiết bị sau này.

Sự ổn định của hệ thống bản lề và khóa tủ

Cánh tủ điện inox thường khá nặng do bọc thêm lớp tôn gá lắp bên trong. Vì vậy, hệ thống bản lề (bản lề ôm, bản lề chốt âm inox) phải đảm bảo độ chịu tải cực tốt. Thử nghiệm đóng mở cánh tủ góc nhiều lần: cánh tủ phải di chuyển mượt mà, không phát ra tiếng rít kẹt và không bị sệ cạnh đáy xuống thành khung tủ. Khóa tay gạt phải chốt chắc chắn vào ba điểm định vị lực vững chãi.

Hà Minh Tech – Xưởng gia công vỏ tủ điện inox uy tín hàng đầu tại Hà Nội

Việc gia công thép không gỉ số lượng lớn cho các dự án cơ điện đòi hỏi năng lực sản xuất thực tế cao và hệ thống máy móc cơ khí chính xác quy mô lớn. Cơ sở nhỏ lẻ với máy cắt thô hay máy hàn tay thủ công không thể đáp ứng được độ phẳng phẳng của cánh tủ lớn hay độ tinh xảo của mối mài hairline.

Hà Minh Tech tự hào là đối tác chiến lược hàng đầu của các nhà thầu cơ điện (M&E), các công ty lắp ráp tủ bảng điện tại khu vực miền Bắc nhờ những lợi thế cốt lõi:

• Giá gốc sản xuất tại xưởng: Hệ thống nhà xưởng quy mô lớn của chúng tôi tọa lạc tại Đức Thượng, Hoài Đức, Hà Nội, sở hữu trọn bộ công nghệ gia công kim loại tấm CNC hiện đại. Chúng tôi nhập phôi inox trực tiếp từ các tập đoàn lớn và tự chủ 100% quy trình sản xuất, cam kết mang đến mức giá gốc tại xưởng tốt nhất, tối ưu đến 15% – 20% chi phí đầu tư cho doanh nghiệp.
• Chất lượng phôi vật liệu minh bạch: Hà Minh Tech cam kết sử dụng phôi inox chính phẩm (Inox 304, Inox 316, Inox 201) đạt chứng chỉ chất lượng CO/CQ rõ ràng, đúng độ dày ly theo bản vẽ kỹ thuật ký kết, tuyệt đối nói không với thép thiếu ly hay inox pha tạp chất nhanh rỉ.
• Tư vấn và thiết kế bản vẽ 3D miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ khách hàng bóc tách bản vẽ sơ đồ bố trí thiết bị, tối ưu hóa các module chia khoang, đột lỗ chờ luồn cáp và dựng phối cảnh 3D hoàn toàn miễn phí trước khi tiến hành sản xuất hàng loạt.
• Năng lực cung ứng lớn, đúng tiến độ: Với quy trình quản lý nhà xưởng khép kín, chúng tôi đáp ứng hoàn hảo các đơn hàng vỏ tủ điện số lượng lớn, vỏ tủ trạm kiosk, tủ điện tổng MSB đại cỡ, cam kết bàn giao đúng tiến độ dự án phục vụ công tác đóng điện nghiệm thu công trình.
• Bảo hành kết cấu dài hạn: Cam kết bảo hành kết cấu cơ khí, mối hàn và độ kín khít của vỏ tủ lên đến 24 tháng, hỗ trợ kỹ thuật và đồng hành trọn đời cùng công trình của bạn.
