Vỏ tủ điện chuyên dùng

Trong kỷ nguyên công nghiệp hóa và hiện đại hóa, hệ thống điện được ví như “hệ thần kinh” duy trì toàn bộ hoạt động vận hành của các nhà máy sản xuất, tòa nhà cao tầng, hạ tầng kỹ thuật đô thị và các tổ hợp công nghiệp nặng. Để đảm bảo hệ thống này hoạt động liên tục, an toàn và tin cậy, các thiết bị đóng cắt, điều khiển, đo lường đắt đỏ bên trong cần được bảo vệ bởi một hệ bọc chắc chắn. Đó là lý do vì sao dịch vụ thiết kế và gia công các loại vỏ tủ điện chuyên dùng chất lượng cao trở thành một hạng mục phụ trợ cơ khí không thể tách rời của ngành cơ điện (M&E).

Khác với các dòng vỏ tủ bảng điện định hình đại trà (hàng chợ) với quy cách cố định và phôi tôn mỏng, vỏ tủ điện chuyên dùng là những dòng sản phẩm được tính toán thiết kế riêng biệt để đáp ứng các tiêu chuẩn đặc thù cho từng môi trường khắt khe: chống nước mưa ngoài trời, chống ăn mòn hóa chất phòng sạch, chịu tải trọng lớn của hệ thống điện tổng, hay kết cấu cơ động dịch chuyển liên tục.

Quy trình gia công cơ khí chính xác các loại vỏ tủ điện chuyên dùng diễn ra như thế nào? Doanh nghiệp cần lưu ý những tiêu chuẩn kỹ thuật gì để lựa chọn được dòng tủ phù hợp nhất với dự án của mình? Hãy cùng Hà Minh Tech tìm hiểu chi tiết và sâu sắc qua bài viết toàn diện dưới đây.

Vỏ tủ điện chuyên dùng là gì? Tại sao phải gia công theo yêu cầu?

Vỏ tủ điện chuyên dùng là thuật ngữ cơ khí dùng để chỉ các loại vỏ bọc thiết bị điện được chế tạo theo bản vẽ thiết kế kỹ thuật cá nhân hóa, nhằm phục vụ cho một công năng hoặc môi trường vận hành đặc biệt.

Việc mua sẵn các dòng vỏ tủ điện đại trà thường khiến các nhà thầu cơ điện đối mặt với nhiều nút thắt cổ chai:

• Kích thước không khớp với không gian lắp đặt thực tế (vướng cột, vách ngăn hành lang hẹp).

• Độ dày phôi kim loại quá mỏng dẫn đến sệ cánh cửa, vặn xoắn khung khi lắp đặt các thiết bị nặng như máy cắt không khí ACB, khối Aptomat MCCB lớn.

• Chỉ số bảo vệ (IP Rating) không đạt chuẩn, khiến nước mưa, bụi bẩn, hơi hóa chất xâm nhập gây chập cháy nổ hệ thống.

Chính vì vậy, giải pháp gia công vỏ tủ điện chuyên dùng theo yêu cầu ra đời giúp doanh nghiệp làm chủ hoàn toàn về kích thước hình học, độ dày phôi vật liệu, chủng loại phụ kiện khóa bản lề, giải pháp tản nhiệt và đặc biệt là tích hợp các kết cấu cơ khí thông minh (như hệ rãnh máng nước chảy tràn, kết cấu 2 lớp cánh an toàn, hay chân bệ bản mã tải trọng vạn năng).

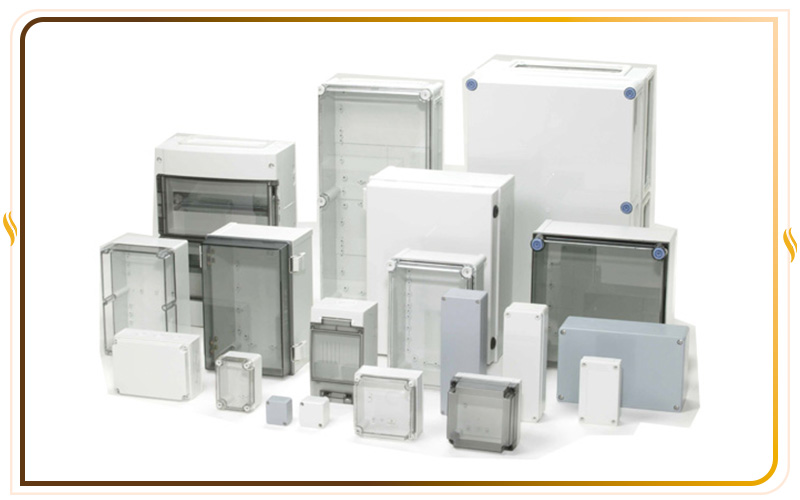

Phân loại các dòng vỏ tủ điện chuyên dùng phổ biến nhất hiện nay

Tại nhà xưởng công nghệ cao Hà Minh Tech, chúng tôi bóc tách và phân loại hệ thống vỏ tủ điện chuyên dùng thành 5 dòng sản phẩm chủ đạo dựa theo cấu trúc hình học và vị trí lắp đặt thực tế:

Vỏ tủ điện ngoài trời chuyên dùng

Dòng tủ chịu áp lực tàn phá lớn nhất của thời tiết thiên nhiên, chuyên dụng cho trạm biến áp, tủ phân phối tổng ngoài trời, tủ điều khiển máy bơm, tủ chiếu sáng đô thị.

• Kết cấu cơ khí bắt buộc: Phải có mái che vát dốc một góc từ đưa nhô ra phía trước tối thiểu 50mm để thoát nước mưa nhanh. Viền hộc tủ tiếp giáp cánh được chấn bẻ nếp dạng máng nước chéo chữ U. Khi nước mưa tạt qua khe cánh sẽ rơi vào máng này và chảy tuột thẳng xuống đáy, không thể thấm ngấm vào bên trong.
• Gioăng cao su bít kín: Mặt trong cánh tủ được phun đổ gioăng cao su PU trực tiếp bằng cánh tay robot CNC tạo độ kín khít tuyệt đối, giúp tủ đạt chỉ số chống nước đạt chuẩn IP55, IP65.

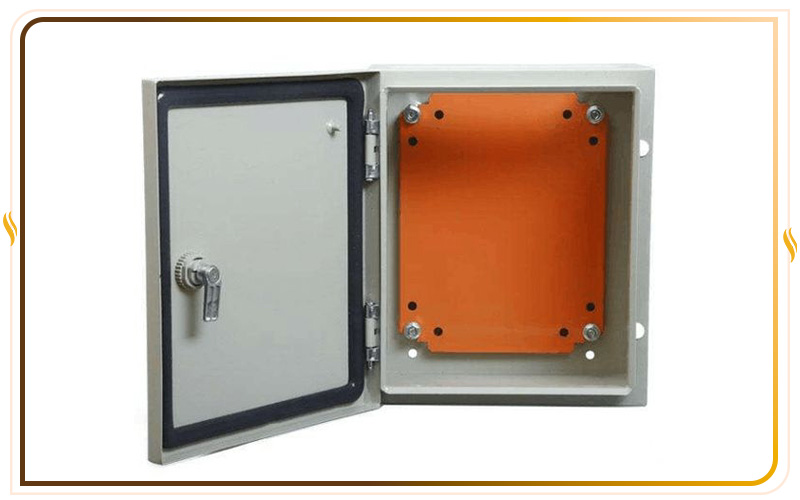

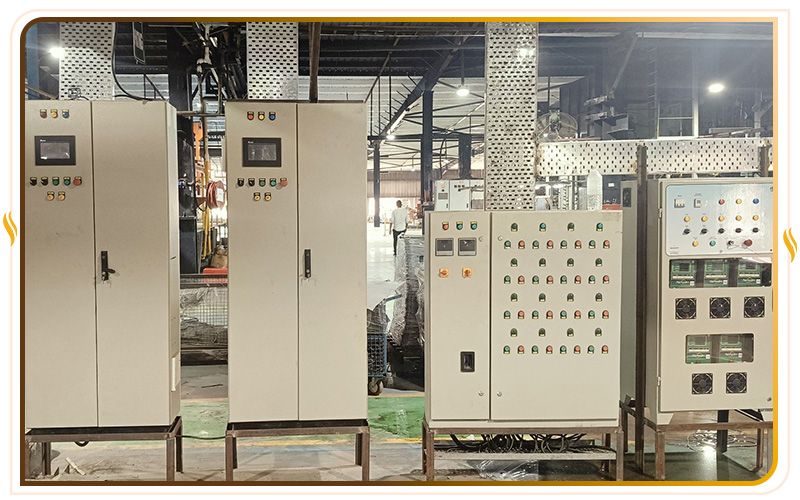

Vỏ tủ điện 2 lớp cánh chuyên dùng – An toàn tuyệt đối cho người vận hành

Dòng tủ chuyên dụng cho các hệ thống điều khiển phức tạp, có tần suất thao tác đóng ngắt, theo dõi thông số của công nhân diễn ra liên tục.

• Cánh ngoài: Dạng phẳng đặc bít kín, bọc gioăng cao su, có khóa tay gạt bảo vệ, chống chịu va đập cơ học và thời tiết, ngăn người không có chức trách tự ý cạy phá.

• Cánh trong (Mặt táp-lô): Đặt lùi về phía sau cánh ngoài khoảng 50mm, được đột hàng loạt lỗ kỹ thuật để lắp cố định các thiết bị hiển thị, thao tác (đèn báo pha, đồng hồ đo dòng Ampe, nút nhấn hành trình, màn hình HMI).

• Ý nghĩa: Người vận hành chỉ cần mở cánh ngoài là có thể thao tác nút nhấn một cách tự tin mà không lo rủi ro tiếp xúc trực tiếp với các thanh cái đồng Busbar mang điện áp nguy hiểm ở khoang động lực phía sau.

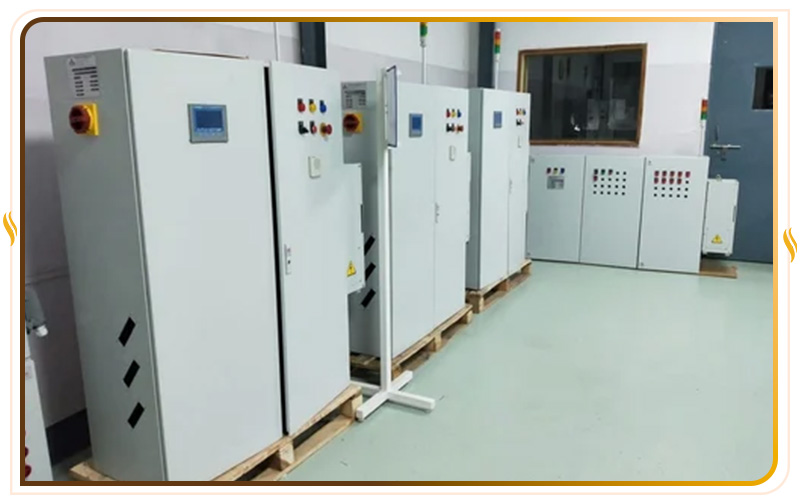

Vỏ tủ điện 2 cánh mở đối xứng (Double-Door) – Tối ưu không gian hẹp

Áp dụng cho các hệ thống tủ bảng điện phân phối tổng kích thước chiều rộng đại cỡ (từ 800mm đến hơn 1200mm).

• Đặc điểm hình học: Mặt trước chia thành hai cánh cửa đối xứng mở sang hai bên hông. Kết cấu không dùng thanh chắn giữa (No Center Post) giúp khi mở toàn bộ hai cánh, không gian khoang tủ rộng mở $100\%$, cực kỳ thuận tiện cho kỹ sư luồn kéo các tuyến cáp động lực dày nặng.

• Ưu điểm: Giảm bán kính mở cửa xuống một nửa, tránh cản trở lối đi tại các hành lang kỹ thuật hẹp của tòa nhà và phân bổ đều tải trọng cánh sang hai bên, triệt tiêu hoàn toàn rủi ro sệ bản lề.

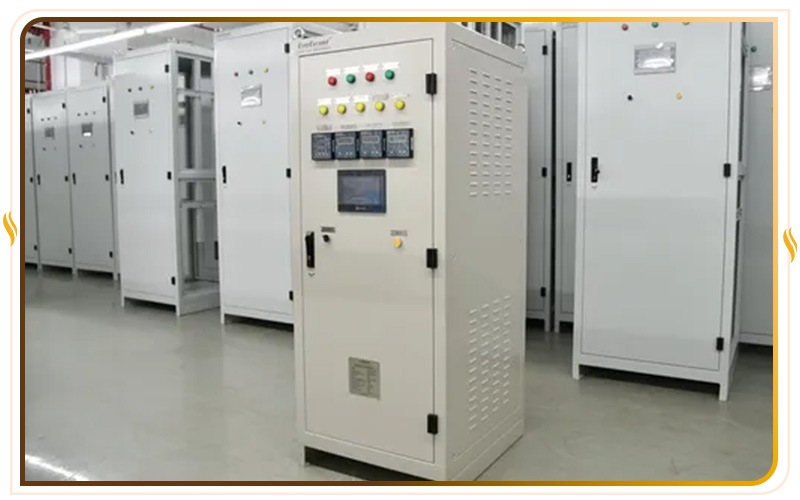

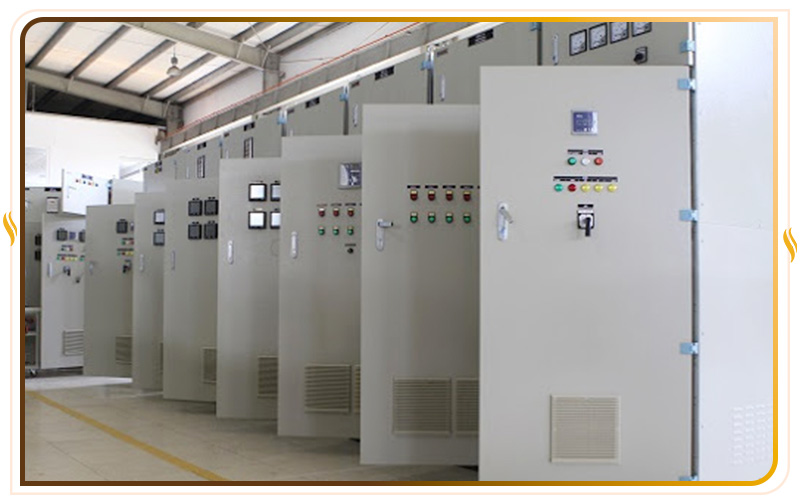

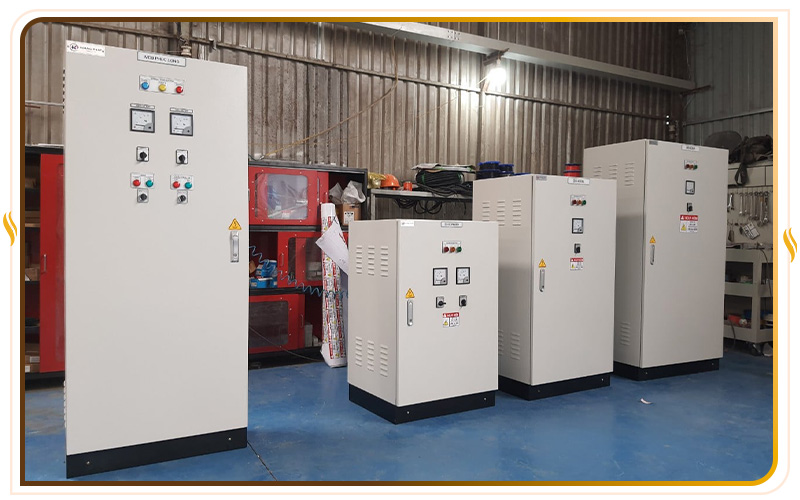

Vỏ tủ đứng dạng trạm lớn

Dòng vỏ tủ đại cỡ (cao từ 1600mm đến 2200mm) làm tủ điện tổng MSB, tủ tụ bù cho nhà máy công nghiệp công suất lớn.

• Kết cấu chịu lực: Xây dựng từ hệ khung xương bằng thép hộp dày từ 1.5mm – 2.5mm hoặc các thanh profile chấn định hình đa cạnh liên kết bằng hệ bulong cường độ cao. Hệ khung này gánh toàn bộ trọng lượng hàng tấn của máy cắt không khí ACB nặng nề.

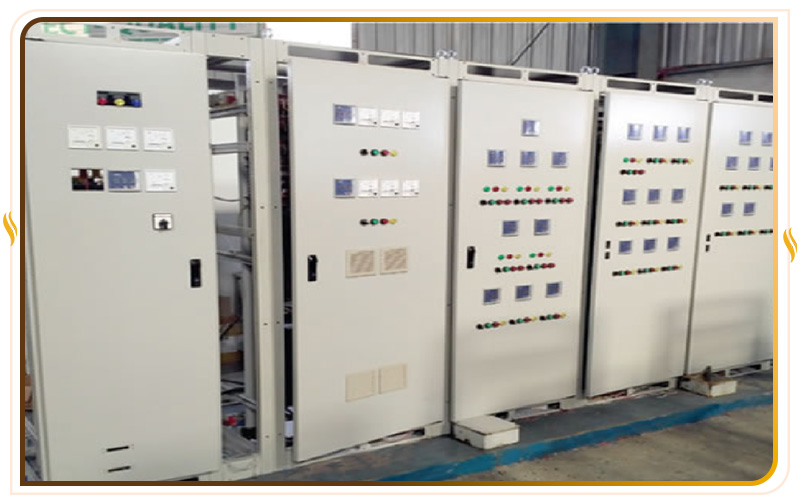

• Tính năng ghép khoang (Modular): Cho phép ghép nhiều khoang tủ lại với nhau thành hệ thống tủ bảng điện dài liên tục. Giữa các khoang có vách ngăn (Barrier) tấm cách ly chống cháy lan khi xảy ra sự cố chập mạch hồ quang.

Vỏ bàn điều khiển chuyên dùng

Thiết kế khối hộp dạng bàn làm việc đa hình học, đặt tại phòng điều hành trung tâm Scada của nhà máy thủy điện, xi măng, tự động hóa dây chuyền lớn.

Thiết kế nhân trắc học: Mặt bàn dập nghiêng góc từ, đột lỗ gá màn hình HMI, hệ nút dừng khẩn cấp thuận tiện cho kỹ thuật viên đứng thao tác. Hệ cánh bàn nghiêng nặng được trang bị thêm pittong thủy lực (ty ben trợ lực) nâng hạ mặt cánh nhẹ nhàng, an toàn khi sửa chữa mạch điện gầm bàn.

Chủng loại vật liệu dùng trong sản xuất vỏ tủ điện chuyên dùng

Tùy vào điều kiện ăn mòn môi trường và phân khúc ngân sách đầu tư, Hà Minh Tech tư vấn cho khách hàng hai giải pháp vật liệu cốt lõi:

Thép tấm cán nguội xử lý phun sơn tĩnh điện (Giải pháp tối ưu kinh tế)

Sản xuất từ phôi thép tấm đen hoặc mạ kẽm cán nguội tiêu chuẩn. Sau khi tạo hình cơ khí sẽ qua bể nhúng hóa chất phốt-phát hóa kẽm và phủ lớp bột sơn tĩnh điện dẻo dày 60μm – 80μm cách điện vỏ tuyệt đối.

• Màu sắc: Phổ biến màu ghi sáng sần (RAL 7032 / RAL 7035) hoặc đỏ sặc sỡ (tủ PCCC).
• Ưu điểm: Chi phí rẻ hơn tủ inox từ 40% – 50%, màng sơn mịn chống trầy xước tốt. Tại Hà Minh Tech, chúng tôi dùng dòng bột sơn ngoài trời tích hợp chất kháng tia UV, giúp màng sơn không bị lão hóa, giòn bở hay phai màu dưới ánh nắng gắt gao.

Thép không gỉ (Inox 304 / Inox 316) – Phân khúc siêu bền bỉ vĩnh cửu

Toàn bộ thân vỏ, bản lề, khóa tay gạt được chế tạo từ các tấm inox nguyên khối, bề mặt giữ nguyên độ xước mịn hairline sang trọng.

• Đặc tính: Khả năng chống ăn mòn hóa học, chống oxy hóa rỉ sét là tuyệt đối. Tủ inox hoàn toàn trơ trước sự tàn phá của nước mưa axit, hơi hóa chất độc hại và môi trường mặn đặc thù của biển. Tuổi thọ vĩnh cửu trên 20 năm.
• Ứng dụng: Bắt buộc lắp đặt tại các nhà máy hóa chất, trạm xử lý nước thải công nghiệp, phòng sạch dược phẩm, thực phẩm, vùng ven biển ngập mặn hoặc các giàn khoan dầu khí ngoài trời.

Bảng thông số kỹ thuật tiêu chuẩn các loại vỏ tủ điện chuyên dùng

Hà Minh Tech cung cấp bảng thông số kỹ thuật tiêu chuẩn thường dùng trong chế tạo vỏ tủ điện chuyên dùng, giúp bộ phận kỹ thuật dự án dễ dàng bóc tách khối lượng và lập hồ sơ thầu:

Thông số kỹ thuật	Vỏ tủ điện ngoài trời chuyên dùng	Vỏ tủ điện 2 lớp cánh treo tường	Vỏ tủ điện 2 cánh mở đối xứng	Vỏ tủ đứng dạng trạm (MSB)
Kích thước tiêu chuẩn (CxRxS)	1000x700x350mm(Có mái che vát dốc)	600x400x250mm	1200x1000x400mm	2200x1000x800mm(Kết cấu module)
Độ độ dày vật liệu phôi	1.5 mm	1.2 mm — 1.5 mm	1.5 mm	1.5 mm — 2.0 mm (Khung xương dày 2.5mm)
Quy cách hệ thống cánh	2 lớp cánh, cánh ngoài kín bo gờ máng nước tràn	2 lớp cánh, khoảng cách giữa 2 cánh dao động 50mm	2 cánh mở đối xứng hông, cánh phụ có chốt cài âm	Cánh đơn/cánh đôi trước sau (Front & Rear access)
Cơ cấu khóa & Bản lề	Bản lề Inox 304 dày, khóa tay gạt có nắp che bụi lỗ	Bản lề chốt âm nhựa chịu lực, khóa tròn bật chìa dẹt	Bản lề ôm đen/inox, khóa tay gạt ba điểm liên động	Bản lề vạn năng mở $130^\circ$, khóa tay gạt đa điểm lực
Tấm gá thiết bị (Panel)	Tôn kẽm dày 2.0mm chống rỉ sét, cách điện an toàn	Thép dày 1.5mm dập chấn uốn góc sơn tĩnh điện màu cam	Thép tấm dày 2.0mm sơn cam dập uốn gờ tăng cứng chịu lực	Thép dày 2.0mm — 2.5mm đi gân xương kép gá thiết bị nặng
Chỉ số bảo vệ đạt chuẩn	IP55 — IP65 (Chống nước và bụi mịn)	IP43	IP43 — IP52	IP43 — IP54 (Thông gió tự nhiên/cưỡng bức)
Tuổi thọ dự kiến	10 – 15 năm (Sơn), >20 năm (Inox)	10 – 12 năm	10 – 12 năm	12 – 15 năm (Kết cấu cơ khí vững chãi)

Quy trình công nghệ gia công vỏ tủ điện chuyên dùng khép kín tại Hà Minh Tech

Gia công kim loại tấm tích hợp phụ kiện cơ khí chịu lực số lượng lớn đòi hỏi năng lực sản xuất thực tế cao và hệ thống máy móc cơ khí chính xác CNC đồng bộ. Hà Minh Tech vận hành chu trình sản xuất khép kín tự động hóa bằng hệ máy CNC tại xưởng Đức Thượng, Hoài Đức, Hà Nội:

Bước 1: Trải phẳng bản vẽ thiết kế trên phần mềm 3D

Đội ngũ kỹ sư cơ khí tiếp nhận sơ đồ tuyến cáp, khối lượng thiết bị, tiến hành dựng mô hình 3D vỏ tủ trên phần mềm SolidWorks để tính toán chính xác lượng bù trừ biên dạng chấn bẻ máng nước rãnh tràn, khoảng không khe hở giữa 2 lớp cánh hay tâm lỗ định vị ren vít chính xác đến từng phần mười milimet.

Bước 2: Cắt phôi tấm bằng máy Laser CNC công suất lớn

Tấm tôn nguyên khổ được đưa vào bàn máy cắt Laser CNC công suất lớn. Tia laser thực hiện cắt biên dạng vỏ tủ phẳng tăm tắp, các mạch cắt nhẵn thín mịn màng, lỗ khóa, lỗ luồn cáp tăm tắp, không để lại ba-via hay vết cháy sỉ kim loại, sai số hình học dưới 0.05mm.

Bước 3: Đột lỗ kỹ thuật CNC cho hệ mặt táp-lô

Đối với mặt cánh trong của tủ 2 lớp cánh hoặc mặt bàn nghiêng bàn điều khiển, phôi tấm được chuyển sang máy đột dập CNC lập trình tự động. Máy tiến hành đục hàng loạt các lỗ tròn phi 22, phi 30 để lắp đèn báo, lỗ vuông lớn để lắp đồng hồ đo dòng, mặt màn hình cảm ứng HMI một cách tăm tắp, phẳng phiu tuyệt đối, không làm vênh tấm.

Bước 4: Chấn bẻ định hình bằng máy chấn thủy lực CNC

Mặt hộc thân tủ và các hệ thống cánh được đưa vào máy chấn bẻ thủy lực. Việc chấn gập nếp đối với tủ ngoài trời yêu cầu chấn tạo viền máng nước chéo chữ U phức tạp quanh viền hộc cánh tủ để hướng dòng chảy tràn của nước mưa, không cho thấm ngấm vào khoang trong.

Bước 5: Lắp ghép và hàn định hình công nghệ Argon

Các chi tiết vách tủ, giằng ngang tăng cứng, cụm tai bản lề chịu lực gầm tấm panel được định vị chắc chắn trên đồ gá chuyên dụng và tiến hành hàn liên kết bằng công nghệ hàn MIG/TIG bảo vệ khí Argon xung cao tần, đảm bảo mối hàn ngấu sâu, bền bỉ, chịu tải trọng lớn không vặn xoắn thân tủ.

Bước 6: Xử lý hóa chất bể nhúng 7 bước và phun sơn tĩnh điện

Vỏ tủ sau khi sạch cơ khí sẽ đưa qua hệ thống bể nhúng hóa chất 7 bước khắt khe (Tẩy dầu mỡ -> Rửa nước -> Tẩy rỉ axit -> Rửa nước -> Định hình -> Phốt-phát hóa kẽm -> Rửa nước cuối). Lớp màng phốt-phát tạo chân bám siêu cường cho bột sơn nhựa dẻo bám dính, ôm chặt lấy vỏ tủ, loại bỏ hoàn toàn nguy cơ rỉ sét ăn mòn từ bên trong trước khi hấp sấy đóng rắn ở nhiệt độ cao  trong lò sấy. (Đối với tủ inox, sản phẩm sẽ được mài tinh và đánh bóng bằng quả lô xước hairline đồng nhất vô cùng thẩm mỹ).

Bước 7: Phun đổ gioăng cao su PU trực tiếp bằng Robot

Đối với vỏ tủ ngoài trời hoặc tủ trạm chuyên dùng, sản phẩm được chuyển sang công nghệ phun đổ gioăng cao su Polyurethane (PU) lỏng trực tiếp dọc theo đường viền mặt trong cánh tủ bằng hệ máy CNC tự động. Lớp cao su đóng rắn tạo thành một dải gioăng cao su kín khít, đàn hồi cao, ôm chặt lấy máng thoát nước của thân tủ khi đóng khóa, ngăn chặn chặn luồng nước phun áp lực cao và bụi bẩn bám dính bám dính.

Tiêu chuẩn đánh giá và nghiệm thu vỏ tủ điện chuyên dùng đạt chất lượng

Khi tiến hành kiểm tra nghiệm thu các đơn hàng vỏ tủ điện chuyên dùng số lượng lớn cho công trình công nghiệp, bộ phận giám sát kỹ thuật của chủ đầu tư cần lưu ý các tiêu chuẩn thực tế sau:

Thử nghiệm độ kín nước bằng vòi phun áp lực

Đây là bài kiểm tra thực tế trực quan nhất để chứng minh chỉ số IP55/IP65 của dòng tủ ngoài trời chuyên dùng. Hãy đóng chặt cánh tủ, sử dụng vòi nước áp lực cao phun xịt trực tiếp từ mọi hướng vào các vị trí nhạy cảm: Khe cánh tủ, chớp thông gió Louver, vị trí trục xoay khóa tay gạt, mái che. Sau khi phun liên tục trong 5 – 10 phút, tiến hành mở cánh tủ ra kiểm tra: Khoang chứa thiết bị bên trong bắt buộc phải khô ráo hoàn toàn, không được phép xuất hiện dù chỉ là một giọt nước hay vết ẩm ngấm ngược vào trong.

Kiểm tra hành trình liên động đóng mở và hệ thống khóa

• Hành trình cánh cửa: Mở các lớp cánh ra góc tối đa, cánh phải di chuyển mượt mờ, không sệ đáy, không phát ra tiếng rít kẹt kẽo kẹt.
• Độ đồng tâm: Đối với tủ hai cánh mở đối xứng, đường chỉ tiếp giáp ở chính giữa phải thẳng tăm tắp từ trên xuống dưới, khe hở phân bổ đều (từ 1.5mm – 2mm), hai cánh nằm trên cùng một mặt phẳng phẳng phiu, không được cánh lồi cánh lõm. Khi đóng tủ, khóa tay gạt đa điểm lực liên động phải ngậm chốt sâu và ép chặt cánh tủ vào hệ gioăng cao su một cách chắc chắn.

Độ an toàn cơ khí bề mặt các lỗ đột kỹ thuật

Dùng tay vuốt nhẹ quanh các viền lỗ đột phi 22, lỗ vuông đồng thể trên cánh trong và các lỗ luồn dây gầm đáy tủ (Gland plate). Toàn bộ ba-via sắc nhọn của quá trình cắt dập phải được mài nhẵn thín phẳng phiu hoàn toàn từ trước khi phủ sơn tĩnh điện.

Ý nghĩa: Các lỗ đột này là nơi kỹ sư sẽ luồn hàng trăm sợi dây cáp điện tín hiệu, dây động lực từ thiết bị mặt cánh vào khoang tủ. Nếu còn sót lại cạnh bavia sắc bén, trong quá trình vận hành nhà xưởng chuyên dùng rung động, cạnh gờ sắc sẽ cứa đứt lớp vỏ bọc cách điện của dây cáp dẫn đến sự cố chập mạch, phóng điện hồ quang cực kỳ nguy hiểm.

Hà Minh Tech – Xưởng gia công vỏ tủ điện chuyên dùng uy tín hàng đầu tại Hà Nội

Gia công vỏ tủ điện kết cấu chuyên dùng phức tạp số lượng lớn đòi hỏi năng lực sản xuất thực tế cao và hệ thống máy móc cơ khí chính xác CNC đồng bộ. Cơ sở cơ khí nhỏ lẻ cắt hàn tay thủ công không thể xử lý được độ chuẩn xác của hệ giằng khung xương kép bo cánh phụ, biên dạng máng nước chéo chữ U hay công nghệ đổ gioăng PU robot kín bít nước.

Hà Minh Tech tự hào là đối tác chiến lược hàng đầu của các nhà thầu cơ điện (M&E), các công ty tự động hóa, lắp ráp tủ bảng điện tại Hà Nội và toàn khu vực phía Bắc nhờ những lợi thế cốt lõi bền vững:

• Giá gốc sản xuất tại xưởng: Hệ thống nhà xưởng quy mô lớn của chúng tôi tọa lạc tại Đức Thượng, Hoài Đức, Hà Nội, sở hữu trọn bộ công nghệ kim loại tấm tiên tiến. Hà Minh Tech nhập phôi kim loại trực tiếp từ các tập đoàn lớn và tự chủ 100% quy trình sản xuất, cam kết mang đến mức giá gốc tại xưởng tốt nhất, tối ưu 15% – 20% ngân sách cho doanh nghiệp.
• Chất lượng sản phẩm minh bạch: Chúng tôi cam kết sử dụng phôi thép cán nguội, phôi inox đạt chứng chỉ chất lượng CO/CQ rõ ràng, đúng độ dày ly theo đúng bản vẽ kỹ thuật ký kết, tuyệt đối nói không với tôn thiếu ly hay inox pha tạp chất nhanh rỉ.
• Dịch vụ thiết kế bản vẽ 3D miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng bóc tách bản vẽ sơ đồ bố trí thiết bị, tư vấn giải pháp tản nhiệt chống nóng, đột lỗ chờ luồn cáp phù hợp tuyến cáp công trình và dựng phối cảnh không gian 3D hoàn toàn miễn phí cho bạn duyệt trước khi bấm máy sản xuất hàng loạt.
• Năng lực cung ứng lớn, tiến độ thần tốc: Với dây chuyền công nghệ tự động hóa cao, chúng tôi đáp ứng hoàn hảo các đơn hàng vỏ tủ điện chuyên dùng số lượng lớn cho các dự án cao ốc, nhà xưởng công nghiệp lớn, cam kết bàn giao đúng hẹn phục vụ kịp thời công tác đấu nối đóng điện nghiệm thu công trình.
• Chế độ hậu mãi an tâm tuyệt đối: Tất cả sản phẩm mang thương hiệu Hà Minh Tech đều được bảo hành kết cấu cơ khí, mối hàn và độ bền màng sơn cách điện lên đến 24 tháng, hỗ trợ kỹ thuật tận nơi trọn đời thiết bị.
