Quy trình gia công chấn gấp giá kệ công nghiệp tại Hà Minh Tech

Trong kỷ nguyên logistic và quản lý chuỗi cung ứng hiện đại, hệ thống kho bãi đóng vai trò như mạch máu của doanh nghiệp. Để tối ưu hóa diện tích và quản lý hàng hóa khoa học, hệ thống giá kệ công nghiệp (Heavy Duty Racking) là hạng mục đầu tư bắt buộc. Một hệ thống kệ kho đạt tiêu chuẩn không chỉ phụ thuộc vào phôi vật liệu đầu vào, mà then chốt nằm ở công nghệ gia công uốn chấn định hình kết cấu.

Chấn gấp CNC chính là công nghệ cốt lõi biến các tấm thép phẳng thô sơ thành các thanh cột Omega, thanh Beam chịu tải hàng tấn, hay các tấm sàn panel vững chắc. Tại khu vực Hà Nội, Hà Minh Tech (tọa lạc tại Đức Thượng, Hoài Đức) tự hào là đơn vị tiên phong cung cấp giải pháp gia công chấn gấp giá kệ công nghiệp chính xác, đáp ứng các tiêu chuẩn khắt khe về tải trọng và an toàn kho bãi. Bài viết chuyên sâu này sẽ phân tích từ A-Z về kỹ thuật chấn uốn giá kệ, quy trình sản xuất và các giải pháp tối ưu cho doanh nghiệp.

Giá kệ công nghiệp và yêu cầu khắt khe về kết cấu uốn chấn

Giá kệ công nghiệp (bao gồm kệ Selective, kệ Drive-In, kệ Double-Deep, kệ Medium Duty…) là hệ thống chịu tải trọng động và tải trọng tĩnh cực kỳ lớn, từ vài trăm kg đến vài tấn trên mỗi tầng sàn. Do đó, mọi chi tiết cấu thành đều phải chịu lực nén, lực uốn và lực xoắn ở cường độ cao.

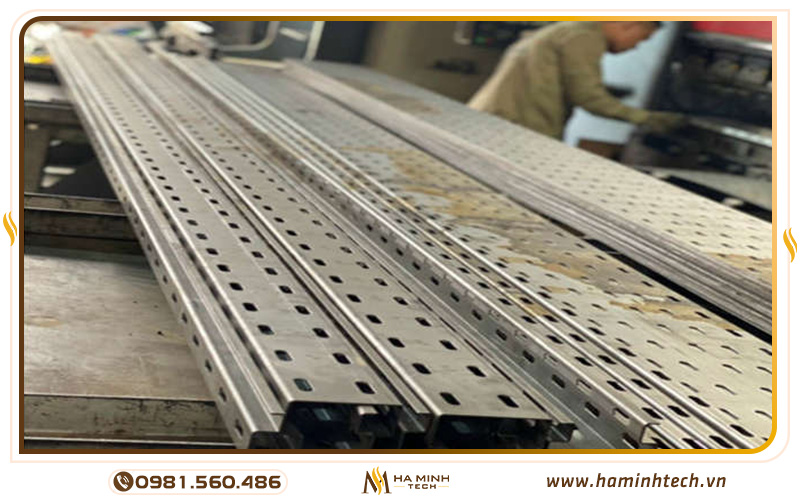

Thanh cột chân kệ – Biên dạng Omega nhiều nếp gấp

Chân cột là bộ phận chịu toàn bộ tải trọng đứng của hệ thống kệ. Để tối ưu hóa khả năng chống uốn cong và uốn xoắn mà không làm tăng quá nhiều độ dày của thép, người ta sử dụng thiết kế biên dạng hình Omega ($\Omega$) hoặc chữ C nhiều nếp gấp.

• Mỗi một nếp gấp (nếp chấn) đóng vai trò như một đường gân tăng cứng cơ học, giúp phân tán ứng suất đều ra toàn bộ bề mặt thanh cột.

• Công nghệ chấn gấp CNC đa trục cho phép thực hiện liên tiếp từ 8 đến 14 nếp gấp trên một phôi tôn duy nhất với độ chính xác tuyệt đối, đảm bảo thanh cột thẳng tắp và không bị vặn xoắn.

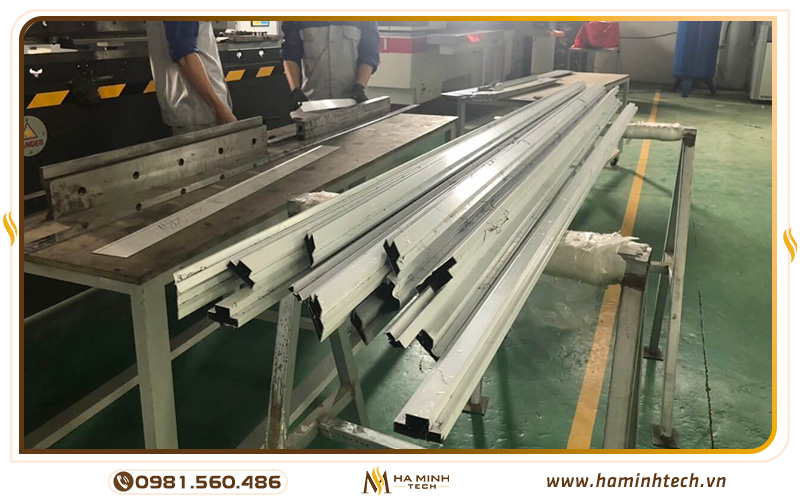

Thanh Beam (Thanh đỡ ngang) – Kết cấu hộp chịu lực kẹp

Thanh Beam là bộ phận chịu lực uốn trực tiếp từ pallet hàng hóa. Kết cấu thanh Beam phổ biến hiện nay thường được uốn chấn thành hai thanh biên dạng chữ C đối đỉnh kẹp chặt vào nhau (Box Beam) hoặc biên dạng chữ Z có gờ đỡ pallet.

• Đường chấn dọc theo thanh Beam quyết định mô-men quán tính chống uốn.  Nếu nếp chấn bị loe hoặc lệch góc, thanh Beam sẽ bị võng vượt mức cho phép dưới tải trọng nặng, gây nguy cơ sập kệ nguy hiểm.

Tấm sàn Panel – Chấn gập mép tăng cứng

Đối với hệ thống kệ trung tải hoặc kệ chứa hàng rời, tấm sàn panel thay thế cho thanh đỡ pallet. Tấm sàn phẳng cần được chấn gập 4 cạnh xuống dưới, đồng thời chấn tạo gân tăng cứng hình chữ U hoặc chữ V ở mặt dưới để chống lún võng khi đặt hàng hóa lên tâm sàn.

Bản chất kỹ thuật của quá trình uốn chấn thép tấm làm giá kệ

Gia công chấn gấp kệ công nghiệp chủ yếu xử lý vật liệu thép cán nóng (PO), thép cán nguội (SPCC) hoặc thép mạ kẽm có độ dày Đây là độ dày yêu cầu lực ép lớn và sự kiểm soát nghiêm ngặt về hiện tượng cơ lý của vật liệu.

Chế tạo thép cường độ cao

Thép làm giá kệ thường là loại thép có giới hạn chảy và giới hạn bền cao (như thép SS400, Q235 hoặc Q345). Sau khi chày chấn rút lên, tấm thép luôn có xu hướng đàn hồi ngược lại.

Giải pháp kỹ thuật tại Hà Minh Tech: Chúng tôi áp dụng phương pháp chấn tự do (Air Bending) kết hợp thuật toán bù góc tự động trên bộ điều khiển CNC. Máy sẽ chấn quá góc mục tiêu  tùy thuộc vào độ cứng của mẻ thép. Khi kim loại bung trở lại, chi tiết đạt đúng góc vuông hoặc góc biên dạng Omega theo thiết kế bản vẽ.

Tính toán độ giãn dân vật liệu

Khi uốn cong, lớp thép bề mặt ngoài bị kéo giãn, lớp bề mặt trong bị co lại. Để kích thước các cạnh chân cột Omega hay thanh Beam sau khi uốn khớp hoàn toàn với các lỗ đột liên kết, kỹ sư lập trình phải tính toán chính xác giá trị khấu trừ độ uốn.

Nếu tính toán sai, khoảng cách giữa các bước lỗ đột trên chân kệ sẽ bị chạy sai lệch lũy tiến. Khi lắp ráp hệ thống kệ dài hàng chục mét, các thanh giằng và thanh Beam sẽ không thể xỏ bulông qua lỗ được.

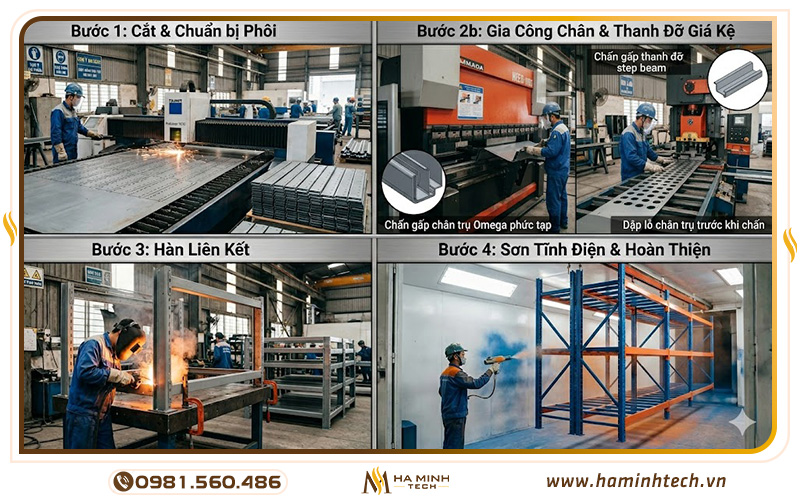

Quy trình gia công chấn gấp giá kệ công nghiệp tại Hà Minh Tech

Tại nhà xưởng của Hà Minh Tech (Đức Thượng, Hoài Đức, Hà Nội), quy trình gia công giá kệ công nghiệp được thực hiện khép kín và tự động hóa cao:

Bước 1: Tiếp nhận và tối ưu hóa bản vẽ

Kỹ sư tiếp nhận bản vẽ kỹ thuật từ khách hàng, kiểm tra độ dày thép, biên dạng uốn và tính toán khả năng chịu tải lý thuyết. Chúng tôi sẽ tư vấn tối ưu lại các góc chấn, bán kính uốn để tránh hiện tượng nứt gãy kim loại tại đường chấn.

Bước 2: Đột lỗ định hình trên phôi phẳng

Trước khi đưa vào máy chấn, tấm tôn phẳng dài sẽ được đưa qua máy đột dập liên hoàn hoặc Gia công cắt laser để tạo các hàng lỗ hình vấu (lỗ hình chữ nhật, hình giọt nước) dọc theo thân cột. Các lỗ này dùng để cài tay Beam sau này. Việc đột lỗ trước khi chấn yêu cầu độ chính xác khoảng cách bước lỗ cực cao.

Bước 3: Lựa chọn Tooling (Chày và cối chấn) chuyên dụng

• Chày chấn (Punch): Sử dụng các dòng chày thẳng cường lực cao. Đối với các nếp gấp sâu của biên dạng Omega, chúng tôi sử dụng chày cổ ngỗng (Gooseneck punch) để tránh va chạm vào các cạnh kim loại đã được uốn trước đó.

• Cối chấn (Die): Chọn rãnh cối V phù hợp theo quy tắc (T là độ dày thép). Cối được xử lý tôi cao tần bề mặt để không bị mài mòn sau hàng vạn chu kỳ dập.

Bước 4: Thiết lập chương trình uốn đa cấp

Kỹ thuật viên nhập biên dạng 3D vào máy chấn CNC. Hệ thống cữ chặn sau (Backgauge) sẽ tự động di chuyển tiến lùi, nâng hạ sau mỗi nhịp kẹp chân để định vị chiều dài cạnh chấn tiếp theo. Người thợ chỉ cần lật phôi theo đúng chu trình mô phỏng trên màn hình máy tính.

Bước 5: Kiểm tra chất lượng (QC) nghiêm ngặt

Mỗi lô chân kệ, thanh Beam sau khi chấn xong đều phải đi qua chốt kiểm định QC:

• Kiểm tra góc chấn bằng dưỡng đo độ chuyên dụng.

• Kiểm tra dung sai kích thước tổng thể (đảm bảo dung sai dưới ±0.2mm

• Kiểm tra độ thẳng của thanh (không bị cong vẹo, vặn vẹo hình quả chuối).

Các lỗi thường gặp khi chấn giá kệ và cách khắc phục tại Hà Minh Tech

Gia công các cấu kiện dài như thanh cột kệ hay thanh Beam dễ gặp phải những lỗi kỹ thuật đặc thù nếu máy móc hoặc thợ vận hành không chuẩn:

Lỗi võng dầm giữa

• Hiện tượng: Khi chấn một thanh chân cột dài 3 mét hoặc 4 mét, góc chấn ở hai đầu đạt đúng $90^\circ$ nhưng phần khúc giữa thanh lại bị loe ra thành

• Nguyên nhân: Do lực ép tập trung ở giữa dầm máy chấn làm cho dầm trên và bàn máy dưới bị biến dạng võng tạm thời theo hướng xa nhau.

• Khắc phục tại Hà Minh Tech: Hệ thống máy chấn CNC của chúng tôi được trang bị công nghệ bù vênh tự động bằng cơ học (Mechanical Crowning) dưới bàn máy. Máy tính sẽ tự động tính toán độ võng của dầm dựa trên chiều dài và lực chấn để đẩy hệ thống nêm cơ học ở giữa bàn máy lên một khoảng tương ứng, đảm bảo góc chấn đều tăm tắp từ đầu đến cuối thanh thép.

Lỗi nứt gãy bề mặt tại nếp chấn

• Hiện tượng: Mặt ngoài của nếp gấp thép dày 2.5mm – 3.0mm xuất hiện các vệt nứt xé rách li ti, làm suy giảm khả năng chịu tải của giá kệ.

• Nguyên nhân: Do bán kính mũi chày quá nhọn hoặc đặt nếp gấp chạy dọc song song với hướng cán sợi của phôi thép tấm từ nhà máy sản xuất tôn.

• Khắc phục: Thay đổi chày chấn có bán kính lớn hơn 2mm lập trình sắp xếp phôi sao cho đường uốn chấn cắt chéo hoặc vuông góc với hướng sợi cán của tôn tấm.

Tại sao nên chọn dịch vụ chấn gấp giá kệ công nghiệp tại Hà Minh Tech?

Nằm ở cửa ngõ phía Tây Hà Nội (Đức Thượng, Hoài Đức), Hà Minh Tech là đối tác gia công chiến lược của nhiều đơn vị sản xuất giá kệ kho vận lớn tại Việt Nam nhờ các ưu thế vượt trội:

1. Năng lực máy chấn hành trình lớn: Hệ thống máy chấn CNC của chúng tôi có chiều dài bàn chấn lên đến $4000\text{mm}$, lực kẹp lên tới 250 tấn, dễ dàng xử lý các loại chân cột kệ hạng nặng có độ dài lớn mà không cần phải nối thanh.

2. Độ chính xác và đồng bộ cao: Nhờ hệ thống cữ chặn sau điều khiển bằng động cơ Servo đa trục, các sản phẩm chân kệ và thanh Beam xuất xưởng có độ đồng đều hoàn hảo, giúp quá trình lắp ráp cơ khí tại kho bãi của khách hàng diễn ra trơn tru, không bị kẹt lỗ.

3. Giải pháp trọn gói tinh gọn: Hà Minh Tech cung cấp dịch vụ khép kín từ khâu xả cuộn, cắt laser/đột dập tạo phôi phẳng, chấn gấp CNC định hình, đến công đoạn hàn hoàn thiện tay kẹp Beam và sơn tĩnh điện bề mặt chống rỉ sét. Khách hàng chỉ cần gửi bản vẽ, chúng tôi giao thành phẩm hoàn chỉnh.

4. Tối ưu chi phí: Quy trình sản xuất tinh gọn giúp giảm thiểu tỷ lệ phế phẩm xuống mức cực thấp ($<0.5\%$), tối ưu lượng thép sử dụng, từ đó mang lại giá thành gia công cạnh tranh nhất thị trường.
